در مکان‌یابی نیروگاه خورشیدی یک زمین خشک، مسطح و بدون جریان آب دائمی ممکن است در نگاه اول گزینه‌ای ایده‌آل به نظر برسد؛ اما وجود آبراهههای فصلی میتواند همین زمین را در هنگام یک رگبار شدید به مسیر عبور حجم قابل‌توجهی از رواناب و سیلاب تبدیل کند.
این مسئله در مناطق خشک و نیمه‌خشک اهمیت بیشتری دارد. مسیل یا خشکه‌رودی که در بیشتر روزهای سال کاملاً خشک است، ممکن است در یک رخداد کوتاه‌مدت بارندگی به جریانی با سرعت بالا تبدیل شود. پژوهش‌های USGS نیز نشان می‌دهد آبراهههای موقت مناطق خشک، با وجود خشک‌بودن در بخش عمده سال، می‌توانند در سیلاب‌های ناگهانی دچار تغییرات شدید هندسی و مورفولوژیک شوند و خطر قابل‌توجهی ایجاد کنند.
در گزارش فنی مبنای این مقاله نیز اراضی مورد بررسی مستقیماً تحت تأثیر حوضه‌های بالادست و مسیل‌های فصلی معرفی شده‌اند. پوشش گیاهی تنک، نفوذپذیری محدود خاک، شیب حوضه و زمان تمرکز کوتاه از عواملی هستند که می‌توانند زمینه تولید رواناب شدید و Flash Flood ناشی از رگبارهای کوتاه را فراهم کنند.
بنابراین سؤال درست هنگام ارزیابی زمین این نیست که:
«آیا در حال حاضر داخل زمین آب جاری وجود دارد؟»
بلکه باید مشخص شود:
در زمان یک بارش شدید، آب حوضه بالادست از چه مسیری عبور خواهد کرد و آیا آن مسیر با پنل‌ها، جاده‌ها یا تجهیزات نیروگاه تداخل دارد؟
پاسخ کوتاه پرسش «چرا آبراهههای فصلی در مکان‌یابی نیروگاه خورشیدی مهم‌اند؟
زیرا خشک‌بودن یک مسیل به معنی غیرفعال‌بودن هیدرولوژیکی آن نیست.
آبراهه فصلی بخشی از شبکه طبیعی زهکشی زمین است. در یک رخداد شدید، رواناب تولیدشده در سطحی بسیار بزرگ‌تر از خود زمین نیروگاه میتواند وارد این مسیر شود و از داخل سایت عبور کند.
نتیجه ممکن است شامل آب‌شستگی اطراف پایه‌ها، فرسایش جاده‌ها، آب‌گرفتگی تجهیزات الکتریکی، رسوب گل‌ولای روی پنل‌ها و حتی تغییر مسیر جریان باشد. همین دسته از خسارت‌ها در گزارش فنی پروژه مبنا نیز به‌عنوان پیامدهای ورود سیلاب به محوطه پنل‌ها شناسایی شده‌اند.
وزارت انرژی آمریکا نیز تأکید میکند که یک سایت PV لازم نیست حتماً در پهنه شناخته‌شده سیلابی قرار داشته باشد تا دچار آب‌گرفتگی شود؛ بارش شدید، جریان از دامنه‌های بالادست و ظرفیت ناکافی نفوذ یا زهکشی می‌توانند سایت را در معرض خطر قرار دهند.
فهرست محتوا
آبراهه فصلی یا مسیل چیست؟
آبراهه فصلی مسیری طبیعی در زمین است که جریان آن دائمی نیست. این مسیر ممکن است تنها پس از بارندگی یا در فصل‌های خاص فعال شود.
در مناطق خشک، بسیاری از این آبراههها ظاهری کم‌اهمیت دارند. ممکن است هنگام بازدید میدانی تنها یک فرورفتگی کم‌عمق، بستر شنی، نوار باریکی از رسوبات یا یک مسیر خشک مشاهده شود. اما شکل ظاهری امروز تنها بخشی از داستان است.
USGS در مطالعات آبراهههای مناطق خشک گزارش کرده است که جریان‌های نسبتاً کم‌تکرار می‌توانند تغییرات قابل‌توجهی در کانال و سیلاب‌دشت ایجاد کنند. در مطالعه‌ای جدیدتر نیز سیلاب‌های شدید در آبراهههای موقت مناطق خشک چنان تغییراتی ایجاد کرده‌اند که پژوهشگران از آن‌ها به‌عنوان رخدادهای تغییرشکل عمده کانال یاد کرده‌اند.
پس موقعیت یک خط آبراهه روی یک تصویر ماهوارهای قدیمی یا بازدید یک‌روزه، بهتنهایی برای تصمیم مهندسی کافی نیست.
چرا این خطر در مناطق خشک بیشتر نادیده گرفته می‌شود؟
یک تناقض ظاهری وجود دارد: بارندگی سالانه کم است، اما خطر سیلاب میتواند بالا باشد. عامل تعیین‌کننده فقط مجموع بارندگی سالانه نیست. شدت بارش، مدت آن، شیب حوضه، پوشش گیاهی، نفوذپذیری خاک و زمان تمرکز تعیین می‌کنند چه مقدار آب با چه سرعتی به خروجی حوضه برسد.
خطر آبراهههای فصلی برای نیروگاه خورشیدی چیست؟
تأثیر سیلاب فقط به خیس‌شدن زمین محدود نیست. در سایت‌های PV، مجموعه‌ای از زیرساخت‌های مکانیکی، عمرانی و الکتریکی هم‌زمان در معرض جریان قرار دارند.
| ریسک | پیامد احتمالی برای نیروگاه |
|---|---|
| آب‌شستگی یا Scour | کاهش پایداری خاک اطراف پایل‌ها و فونداسیون‌ها |
| فرسایش سطحی | تخریب زمین بین ردیف‌ها و جاده‌های سرویس |
| رسوب‌گذاری | تجمع گل‌ولای روی مسیرها و تجهیزات |
| آب‌گرفتگی | آسیب به اینورتر، تابلو، ترانس و Pull Box |
| اشباع ناگهانی خاک | نشست یا تغییر رفتار ژئوتکنیکی بستر |
| تغییر مسیر آبراهه | ورود جریان به بخش‌هایی که در Layout اولیه امن فرض شده‌اند |
| آسیب به کابل و ترانشه | ورود آب و رسوبات به زیرساخت‌های الکتریکی |
| Soiling ناشی از گل‌ولای | کاهش عملکرد پنل پس از رخداد سیلاب |
چرا آبراهه فصلی باید قبل از Layout شناسایی شود؟
فرض کنید ابتدا آرایش پنل‌ها طراحی شده، جاده‌ها مشخص شده‌اند و محل اینورترها و ترانس‌ها تعیین شده است. سپس مطالعات هیدرولوژی نشان دهد یکی از مسیرهای اصلی جریان دقیقاً از میان چند بلوک پنل عبور میکند. در این مرحله اصلاح طرح میتواند به جابه‌جایی ردیف‌ها، تغییر راه سرویس، تغییر کابل‌کشی و حتی کاهش سطح قابل استفاده زمین منجر شود.
در مقابل، اگر لایه آبراههها از ابتدا وارد GIS شود، می‌توان آن را مانند سایر Constraints پروژه در تصمیم‌گیری لحاظ کرد. مطالعات علمی مکان‌یابی PV نیز نشان داده‌اند که افزودن Flood Risk و Erosion Risk به معیارهای Site Selection میتواند نتیجه ارزیابی تناسب زمین را نسبت به روش‌هایی که فقط معیارهای انرژی، اقتصادی و توپوگرافی را در نظر می‌گیرند، واقع‌بینانه‌تر کند.
در نتیجه:
Hydrology باید ورودی Layout باشد، نه کنترل نهایی پس از Layout.
آبراهههای فصلی چگونه شناسایی می‌شوند؟
یک روش حرفه‌ای معمولاً چند منبع داده را روی هم قرار می‌دهد؛ زیرا هیچ منبعی بهتنهایی تصویر کامل را ارائه نمی‌کند.
ابتدا DEM و نقشه توپوگرافی برای استخراج جهت جریان، تجمع جریان، حوضه و زیرحوضه‌ها تحلیل می‌شوند. سپس تصاویر ماهوارهای و تصاویر چندزمانه برای بررسی شواهد مسیرهای قدیمی، مخروط‌افکنه‌ها، تغییرات کانال و رسوب‌گذاری به کار می‌روند. در نهایت، بازدید میدانی برای شناسایی بستر شنی، رسوبات، آثار آب‌شستگی، خطوط زباله، تغییر رنگ خاک و سایر شواهد جریان گذشته ضروری است.
یک فرآیند مناسب برای غربالگری سایت را می‌توان به این صورت خلاصه کرد:
- DEM و GIS: استخراج حوضه‌های بالادست، Flow Direction، Flow Accumulation و شبکه آبراههها.
- Remote Sensing: بررسی تصاویر فعلی و تاریخی برای تشخیص مسیرهای طبیعی و تغییرات سطح زمین.
- Topographic Survey: تعیین دقیق تراز، شیب و مقطع مسیرهای مشکوک.
- Field Survey: کنترل آثار فیزیکی سیلاب و صحت‌سنجی خروجی GIS.
- Hydrology: محاسبه بارش طرح، زمان تمرکز و دبی‌های متناظر با دوره‌های بازگشت.
- Hydraulic Assessment: بررسی ظرفیت مسیر، عمق و سرعت جریان و پهنه احتمالی سیلاب.
- Legal/Technical Buffer: تعیین بستر و حریم موردنیاز مطابق ضوابط قابل اعمال پروژه.
- Layout Revision: حذف یا کنترل تداخل پنل‌ها، راه‌ها و تجهیزات با جریان.
نقش DEM و GIS در شناسایی مسیل‌های پنهان
آبراهه روی زمین همیشه یک کانال عمیق و واضح نیست. در بعضی مناطق، اختلاف ارتفاع چند ده سانتی‌متر کافی است تا در هنگام بارش یک مسیر جریان مشخص ایجاد شود. همین تفاوت‌های کوچک می‌توانند در بازدید زمینی عادی قابل تشخیص نباشند.
با DEM می‌توان شبکه اولیه جریان را استخراج کرد و مشخص کرد کدام بخش سایت در پایین‌دست سطح بزرگ‌تری از حوضه قرار دارد. اما دقت DEM اهمیت دارد. مطالعات مکان‌یابی PV نشان داده‌اند که رزولوشن مدل توپوگرافی میتواند روی نتیجه ارزیابی خطر سیلاب و فرسایش تأثیر بگذارد. بنابراین DEM عمومی برای غربالگری اولیه مناسب است، اما طراحی نهایی ممکن است نیازمند برداشت توپوگرافی دقیق‌تر باشد.
تصاویر ماهوارهای چه چیزی را نشان می‌دهند که DEM نشان نمی‌دهد؟
DEM عمدتاً هندسه ارتفاعی را نشان می‌دهد؛ تصاویر ماهوارهای می‌توانند شواهدی از رفتار تاریخی زمین در اختیار مهندس قرار دهند.
برای مثال ممکن است:
- یک نوار روشن رسوبی مسیر سیلاب گذشته را نشان دهد؛
- پوشش گیاهی متفاوت مسیر رطوبت را مشخص کند؛
- کانال قدیمی در تصویر چند سال قبل دیده شود اما امروز با رسوب پر شده باشد؛
- فعالیت عمرانی یا تسطیح زمین مسیر طبیعی رواناب را تغییر داده باشد.
USGS برای مطالعه تغییرات آبراهههای موقت مناطق خشک از تصاویر هوایی ژئورفرنس‌شده در دوره‌های زمانی طولانی استفاده کرده و نشان داده است که الگوی کانال میتواند در اثر رخدادهای شدید به‌شدت تغییر کند. این دقیقاً یکی از دلایلی است که تحلیل چندزمانه تصاویر برای یک سایت بزرگ خورشیدی ارزشمند است.
حوضه بالادست؛ چیزی که خارج از زمین است اما داخل ریسک پروژه قرار دارد
مرز مالکیت زمین با مرز هیدرولوژیکی یکی نیست. ممکن است یک سایت تنها چند ده هکتار وسعت داشته باشد اما در خروجی حوضه‌ای بسیار بزرگ‌تر قرار گرفته باشد. در چنین وضعیتی، بیشتر آبی که سایت را تهدید میکند اصلاً روی پنل‌ها نباریده است؛ از ارتفاعات بالادست وارد می‌شود.
به همین دلیل در گزارش فنی مبنا علاوه بر مسیل‌های داخل محدوده، زیرحوضه‌های بالادست نیز تحلیل شده و دبی پیک آن‌ها برای دوره‌های بازگشت مختلف محاسبه شده است.
این نکته برای Due Diligence زمین اهمیت زیادی دارد:
مساحت زمین خریداری‌شده بهتنهایی شاخص مناسبی برای برآورد خطر رواناب نیست؛ باید مساحت حوضه مؤثر بالادست نیز مشخص شود.
آیا وجود مسیل به معنی نامناسب‌بودن زمین است؟
نه لزوماً.
وجود یک آبراهه فصلی به خودی خود به معنی رد کامل زمین نیست. نتیجه بستگی دارد به محل آبراهه، سطح حوضه، دبی طراحی، عرض موردنیاز بستر و حریم، سرعت جریان، تعداد تقاطع‌ها با راه‌های داخلی و هزینه اقدامات حفاظتی.
در بعضی سایت‌ها بهترین راهکار این است که مسیر طبیعی جریان دست‌نخورده باقی بماند و آرایه‌ها اطراف آن طراحی شوند. در سایت دیگر ممکن است استفاده از:
کانال رهگیر، Swale، Culvert، خاکریز حفاظتی، سازه پخش جریان یا حفاظت فرسایشی توجیه‌پذیر باشد.
اما تصمیم باید بعد از مطالعات هیدرولوژیک و هیدرولیکی اتخاذ شود. DOE نیز استفاده از اقدامات متعارف Stormwater مانند swale، retention area، French drain و سایر روش‌های هدایت یا کنترل آب را برای کاهش Scour و حفاظت تجهیزات PV توصیه میکند.
پنل‌های خورشیدی و رفتار آب در داخل سایت
ریسک آبراهه بالادست تنها بخشی از مسئله است. خود سایت نیروگاه نیز بعد از ساخت رفتار هیدرولوژیکی خاصی پیدا میکند. NREL در پروژه PV-SMaRT نشان داده است که میزان رواناب نیروگاه‌های زمینی به عواملی مانند تراکم خاک، عمق خاک، پوشش گیاهی و فاصله بین آرایه‌ها وابسته است. بارندگی معمولاً میتواند در خاک زیر پنل‌های مرتفع نفوذ کند، بنابراین سایت PV نباید به‌صورت خودکار مانند یک سطح کاملاً آسفالتی مدل شود.
این نکته هنگام وجود مسیل اهمیت بیشتری پیدا میکند؛ زیرا طراحی باید دو نوع جریان را هم‌زمان مدیریت کند:
رواناب تولیدشده داخل سایت و جریان ورودی از حوضه‌های بالادست.
تجهیزات حساس را از کدام نقاط باید دور کرد؟
صرفاً فاصله از محور آبراهه کافی نیست. مهندس باید پهنه جریان احتمالی و نقاط تجمع آب را نیز بررسی کند. اینورترها، ترانسفورماتورها، تابلوها و سایر تجهیزات حساس بهتر است در نقاطی قرار گیرند که هم از مسیر جریان فاصله داشته باشند و هم تراز ارتفاعی مناسب داشته باشند.
راهنمای DOE برای مقاومت PV در برابر سیلاب نیز قرارگیری تجهیزات در تراز بالاتر و طراحی صحیح مسیر Conduit را از اقدامات مؤثر برای جلوگیری از ورود آب به تجهیزات معرفی میکند.
تعیین بستر و حریم چه زمانی وارد پروژه می‌شود؟
وقتی یک آبراهه یا مسیل در محدوده شناسایی می‌شود، مسئله فقط هیدرولوژیکی نیست؛ ممکن است محدودیت قانونی و فنی نیز ایجاد شود. بنابراین در پروژه واقعی، محدوده قابل ساخت باید بعد از بررسی ضوابط و استعلام‌های مرتبط تثبیت شود. اعداد حریم نباید از یک پروژه دیگر کپی شوند؛ شرایط مسیل، دبی، پایداری بستر و ضوابط قابل اعمال باید برای همان سایت بررسی شوند.
چه زمانی یک آبراهه میتواند Site Killer باشد؟
یک مسیل زمانی میتواند اقتصاد پروژه را به‌شدت تحت تأثیر قرار دهد که بخش قابل‌توجهی از زمین قابل استفاده را قطع کند، حریم وسیعی ایجاد کند، چندین مسیر داخلی را نیازمند آبگذر سازد، تجهیزات اتصال به شبکه را محدود کند یا حفاظت در برابر آن مستلزم حجم قابل‌توجهی از عملیات عمرانی باشد.
بنابراین بهتر است این هزینه‌ها قبل از خرید زمین یا تثبیت Layout مشخص شوند.
یک زمین ارزان با مسیل‌های متعدد ممکن است در نهایت از زمینی گران‌تر ولی دارای Drainage ساده، هزینه توسعه بیشتری داشته باشد.
از این منظر، مطالعات آبراهه صرفاً یک مطالعه محیطی نیست؛ بخشی از ارزیابی اقتصادی زمین است.
جمع‌بندی
آبراهههای فصلی نیروگاه خورشیدی از آن دسته محدودیت‌هایی هستند که به‌سادگی در یک بازدید خشک و آفتابی دیده نمی‌شوند، اما می‌توانند در یک بارش شدید به مهم‌ترین عامل ریسک سایت تبدیل شوند.
خشکه‌رودها بخشی از سیستم طبیعی انتقال آب یک حوضه هستند. بنابراین خشک‌بودن آن‌ها در روز بازدید، دلیل قابل‌اعتمادی برای حذف خطر نیست. گزارش فنی مبنای این مقاله نیز نشان می‌دهد که در یک سایت خشک، ترکیب حوضه بالادست، نفوذپذیری محدود، شیب و زمان تمرکز کوتاه میتواند زمینه سیلاب ناگهانی را فراهم کند.
بهترین راهبرد، مقابله با آب پس از نهایی‌شدن طرح نیست؛ بلکه شناخت آب پیش از طراحی طرح است.

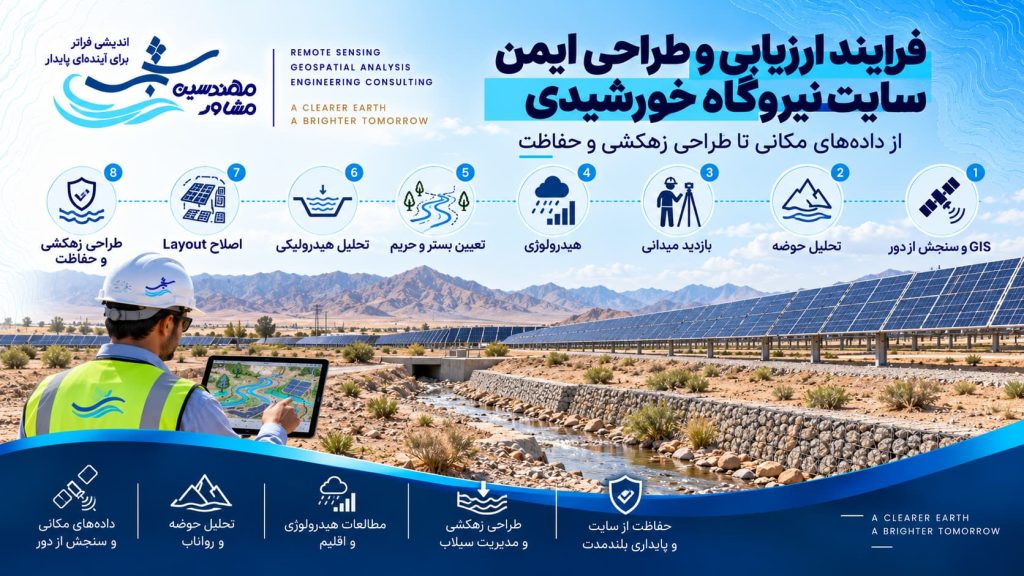

فرآیند مناسب به شرح زیر است:
به همین دلیل در مکان‌یابی حرفه‌ای نیروگاه خورشیدی، فقط نباید پرسید «کجا بیشترین تابش وجود دارد؟»؛ سؤال مهم دیگر این است که «وقتی بارش شدید اتفاق افتاد، آب از کجا خواهد آمد و به کجا خواهد رفت؟»
آیا مسیل خشک میتواند باعث سیلاب شود؟
بله. آبراهههای فصلی و موقت در مناطق خشک ممکن است در بیشتر سال فاقد جریان باشند اما هنگام رگبار شدید، رواناب حوضه بالادست را منتقل کنند. USGS این نوع آبراههها را از منابع مهم خطر Flash Flood در Drylands معرفی میکند.
آیا تصاویر ماهوارهای برای شناسایی آبراهه کافی هستند؟
برای غربالگری بسیار مفیدند، اما بهتنهایی کافی نیستند. DEM، تصاویر چندزمانه، نقشهبرداری، بازدید میدانی و تحلیل هیدرولوژی باید یکدیگر را تکمیل کنند.
اگر آبراهه از وسط زمین نیروگاه عبور کند، باید زمین کنار گذاشته شود؟
نه همیشه. ممکن است با حفظ مسیر طبیعی، رعایت بستر و حریم و اصلاح Layout بتوان سایت را توسعه داد. در شرایط دیگر هزینه و ریسک کنترل مسیل ممکن است آن‌قدر بالا باشد که انتخاب زمین دیگری منطقی‌تر شود.
آیا آبراهه فصلی باید قبل از طراحی Layout بررسی شود؟
بله. در غیر این صورت ممکن است پس از طراحی مشخص شود بخشی از پنل‌ها، جاده‌ها یا تجهیزات روی مسیر جریان یا محدوده حریم قرار گرفته‌اند و نیاز به طراحی مجدد وجود داشته باشد.
آیا فقط خود مسیل مهم است یا حوضه بالادست هم باید بررسی شود؟
حوضه بالادست اهمیت اساسی دارد. آب عبوری از مسیل ممکن است از سطحی بسیار بزرگ‌تر از محدوده نیروگاه جمع شود. گزارش مبنای این مقاله نیز تحلیل زیرحوضه‌های بالادست را بخشی از فرآیند ارزیابی سیلاب در نظر گرفته است.
