ریسک Flash Flood در نیروگاه‌ خورشیدی مناطق خشک چگونه ارزیابی می‌شود؟

ریسک Flash Flood در نیروگاه خورشیدی یکی از مهم‌ترین مخاطراتی است که در مکان‌یابی و طراحی نیروگاه‌های زمینی مناطق خشک و نیمه‌خشک باید بررسی شود. پایین‌بودن بارندگی سالانه به معنی پایین‌بودن خطر سیلاب نیست؛ در برخی حوضه‌های خشک، یک رگبار کوتاه و شدید می‌تواند در مدت زمانی محدود حجم بزرگی از رواناب را به سمت سایت هدایت کند.

مشکل زمانی جدی‌تر می‌شود که زمین نیروگاه در پایین‌دست یک یا چند حوضه کوچک و پرشیب قرار داشته باشد، پوشش گیاهی منطقه تنک باشد، خاک ظرفیت نفوذ محدودی داشته باشد و آب از طریق مسیل‌ها و آبراهه‌های فصلی به محدوده پروژه برسد.

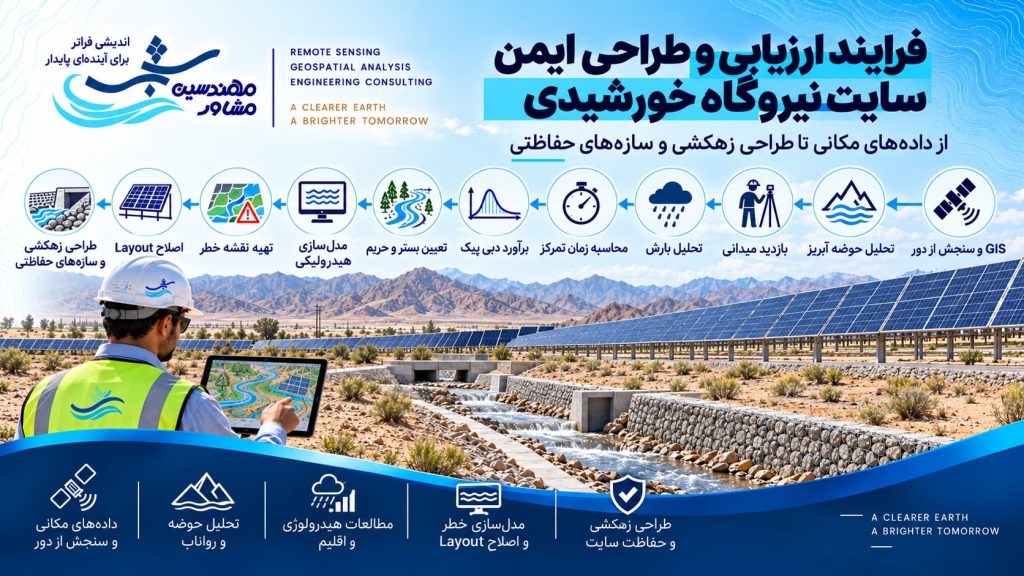

بنابراین ارزیابی Flash Flood صرفاً به معنی ترسیم یک محدوده سیلابی روی نقشه نیست؛ بلکه یک فرآیند چندمرحله‌ای است که از تحلیل GIS و حوضه آبریز شروع می‌شود و تا اصلاح Layout، طراحی زهکشی و حفاظت تجهیزات ادامه پیدا می‌کند.

پاسخ کوتاه پرسش «ارزیابی Flash Flood نیروگاه خورشیدی چگونه انجام می‌شود؟»

فرآیند را می‌توان به‌صورت زیر خلاصه کرد:

GIS نشان می‌دهد آب از کجا می‌آید. هیدرولوژی مشخص می‌کند چه مقدار آب ممکن است تولید شود. هیدرولیک نشان می‌دهد آب با چه عمق و سرعتی از سایت عبور می‌کند. سپس طراحی سایت مشخص می‌کند چگونه باید از قرارگرفتن تجهیزات در نقاط پرخطر جلوگیری کرد.

Flash Flood چیست و چرا با سیلاب معمولی تفاوت دارد؟

Flash Flood یا سیلاب ناگهانی به سیلابی گفته می‌شود که پاسخ حوضه به بارندگی در آن بسیار سریع است.

در چنین شرایطی فاصله زمانی میان بارندگی شدید و رسیدن جریان به دبی بالا کوتاه است. این رفتار معمولاً در حوضه‌هایی مشاهده می‌شود که ترکیبی از عوامل زیر را دارند:

• مساحت نسبتاً کوچک حوضه
• شیب بالا
• آبراهه‌های کوتاه و مستقیم
• پوشش گیاهی ضعیف
• نفوذپذیری محدود سطح
• بارش‌های کوتاه اما شدید
• زمان تمرکز کوتاه

مطالعات USGS روی آبراهه‌های موقت مناطق خشک نشان داده‌اند که سیلاب‌های شدید کوتاه‌مدت می‌توانند ساختار کانال را به‌شدت تغییر دهند و آثار ژئومورفولوژیک آن‌ها حتی دهه‌ها باقی بماند. این موضوع نشان می‌دهد خشکه‌رودها و مسیل‌هایی که بیشتر سال فاقد جریان‌اند، نباید به‌عنوان عناصر غیرفعال زمین تلقی شوند

چرا نیروگاه‌های خورشیدی مناطق خشک در برابر Flash Flood حساس‌اند؟

نیروگاه خورشیدی Utility Scale معمولاً سطح گسترده‌ای را اشغال می‌کند. در نتیجه احتمال برخورد Layout آن با آبراهه، مسیر Sheet Flow، مخروط‌افکنه، فرورفتگی طبیعی یا خروجی یک حوضه افزایش می‌یابد.

علاوه بر آن، سایت شامل صدها یا هزاران پایه، جاده‌های سرویس، ترانشه کابل، پد اینورتر، تابلوها، ترانسفورماتورها و سایر تجهیزات است. جریان ناگهانی می‌تواند باعث وقوع موارد زیر شود:

• آب‌شستگی اطراف پایل‌ها؛
• فرسایش جاده‌های دسترسی؛
• تخریب شانه یا خاکریز راه؛
• آب‌گرفتگی تجهیزات الکتریکی؛
• ورود گل‌ولای به Conduit و Pull Box؛
• رسوب روی پنل‌ها؛
• نشست موضعی زمین؛
• آسیب به فنس و تأسیسات پیرامونی؛
• قطع دسترسی تیم O&M

وزارت انرژی آمریکا نیز تأکید می‌کند که یک سیستم PV لزوماً نباید داخل یک Floodplain شناخته‌شده قرار گرفته باشد تا دچار سیلاب شود؛ بارندگی شدید، ظرفیت محدود نفوذ خاک و زهکشی ناکافی نیز می‌توانند آب‌گرفتگی ایجاد کنند.

مرحله اول: تعیین حوضه‌های بالادست با GIS و DEM

یکی از مهم‌ترین خطاها این است که خطر Flash Flood فقط در محدوده زمین نیروگاه بررسی شود.

مرز ملک، مرز حوضه آبریز نیست.

ممکن است نیروگاه تنها ۵۰ هکتار وسعت داشته باشد اما رواناب چند کیلومترمربع زمین بالادست به سمت آن هدایت شود. به همین دلیل اولین مرحله، تهیه مدل ارتفاعی و استخراج موارد زیر است:

• Watershed
• Sub-watershed
• Flow Direction
• Flow Accumulation
• Drainage Network
• Main Channel
• Outlet
• Slope
• Elevation
• Aspect

پس از آن مشخص می‌شود کدام زیرحوضه‌ها مستقیماً سایت را تهدید می‌کنند.

چرا DEM به‌تنهایی کافی نیست؟

DEM عمومی ابزار مناسبی برای Screening اولیه است اما ممکن است آبراهه‌های کوچک، خاکریز جاده، کانال موجود یا اختلاف ارتفاع‌های کم را به‌درستی نشان ندهد. به همین دلیل در مرحله Detailed Design باید تحلیل GIS با نقشه‌برداری توپوگرافی مناسب پروژه و بازدید میدانی ترکیب شود.

مرحله دوم: شناسایی مسیل‌ها و شواهد تاریخی سیلاب

خروجی Flow Accumulation نباید بدون کنترل میدانی به‌عنوان حقیقت نهایی پذیرفته شود. تصاویر ماهواره‌ای فعلی و تاریخی می‌توانند شواهدی مانند:

• مسیرهای رسوبی
• آبراهه‌های متروک
• پهنه‌های شسته‌شده
• تغییر مسیر مسیل
• مخروط‌افکنه‌ها
• مناطق تجمع رسوب
• پوشش گیاهی متفاوت در امتداد مسیر آب

را آشکار کنند. سپس بازدید میدانی برای کنترل این شواهد انجام می‌شود. در بازدید می‌توان به دنبال آثار Scour، بستر شنی یا قلوه‌سنگی، رسوب گل، شکست کناره، آثار جریان روی سازه‌های موجود و تغییرات ناگهانی مقطع بود.

مطالعات USGS نشان داده‌اند که کانال‌های موقت مناطق خشک می‌توانند طی یک Flash Flood شدید تغییر هندسی قابل‌توجهی داشته باشند؛ بنابراین صرف مشاهده وضعیت فعلی کانال برای شناخت کامل خطر کافی نیست.

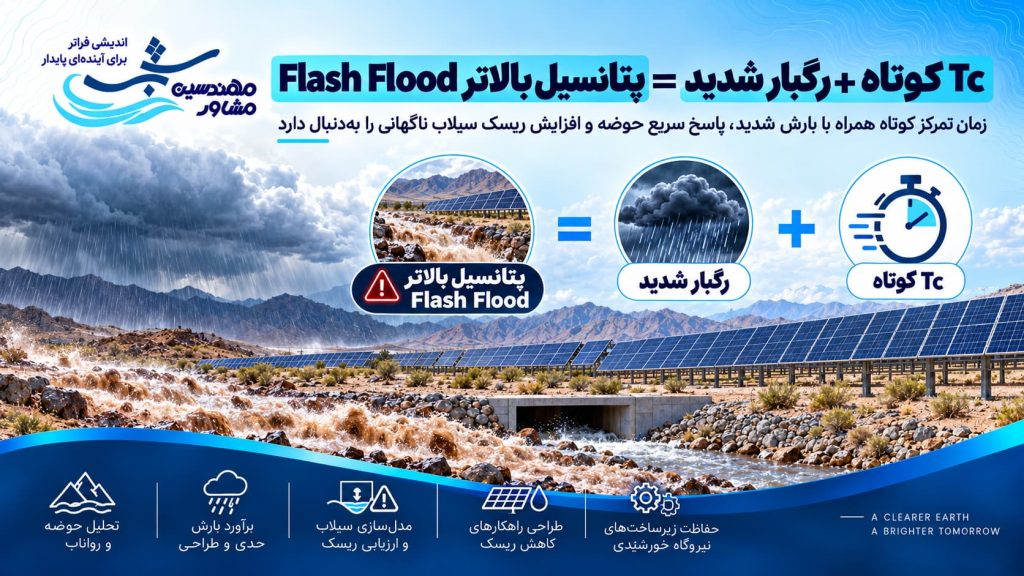

مرحله سوم: محاسبه زمان تمرکز حوضه

یکی از پارامترهای کلیدی ارزیابی ریسک Flash Flood در نیروگاه خورشیدی، زمان تمرکز یا Tc است. زمان تمرکز تقریباً مدت زمانی است که رواناب از دورترین نقطه هیدرولوژیکی حوضه به نقطه خروجی می‌رسد.

چرا Tc مهم است؟

زیرا اگر زمان تمرکز یک حوضه کوتاه باشد، رواناب بخش‌های مختلف حوضه می‌تواند در فاصله زمانی کوتاهی به خروجی برسد و دبی پیک بزرگی ایجاد کند. به زبان ساده:

محاسبه Tc می‌تواند با روابط مختلف تجربی انجام شود و انتخاب رابطه باید با ابعاد حوضه و شرایط فیزیوگرافی آن متناسب باشد.

مرحله چهارم: تحلیل بارش‌های شدید و منحنی IDF

میانگین بارندگی سالانه برای طراحی Flash Flood کافی نیست. مهندس باید بداند:

باران با چه شدتی، در چه مدت و با چه احتمال وقوعی می‌تواند روی حوضه رخ دهد؟

برای پاسخ از روابط Intensity–Duration–Frequency یا IDF استفاده می‌شود. برای مثال ممکن است بارندگی سالانه یک منطقه پایین باشد اما بارش ۳۰ دقیقه‌ای متناظر با یک دوره بازگشت مشخص شدت قابل‌توجهی داشته باشد.

در نتیجه، جمله «این منطقه کم‌بارش است» پاسخ مناسبی برای ارزیابی ریسک سیلاب نیست.

مرحله پنجم: تعیین دوره بازگشت طراحی

سؤال بعدی این است که سیلاب مربوط به چه Return Periodی باید محاسبه شود. دوره بازگشت در اصل بیان آماری بزرگی رخداد و احتمال سالانه تجاوز از آن است. اما یک نکته مهم:

یک دوره بازگشت واحد و جهانی برای تمام نیروگاه‌های خورشیدی وجود ندارد.

انتخاب معیار طراحی باید با توجه به موارد زیر انجام شود:

• مقررات و دستورالعمل‌های محل پروژه
• اهمیت نیروگاه
• عمر طراحی
• سطح ریسک قابل قبول
• حساسیت تجهیزات
• پیامد شکست
• وضعیت پایین‌دست
• خواسته کارفرما

DOE نیز در راهنمای تاب‌آوری سیلاب PV از رویکرد مبتنی بر سطح خطر و Safety Margin حمایت می‌کند، نه یک عدد یکسان برای همه سایت‌ها.

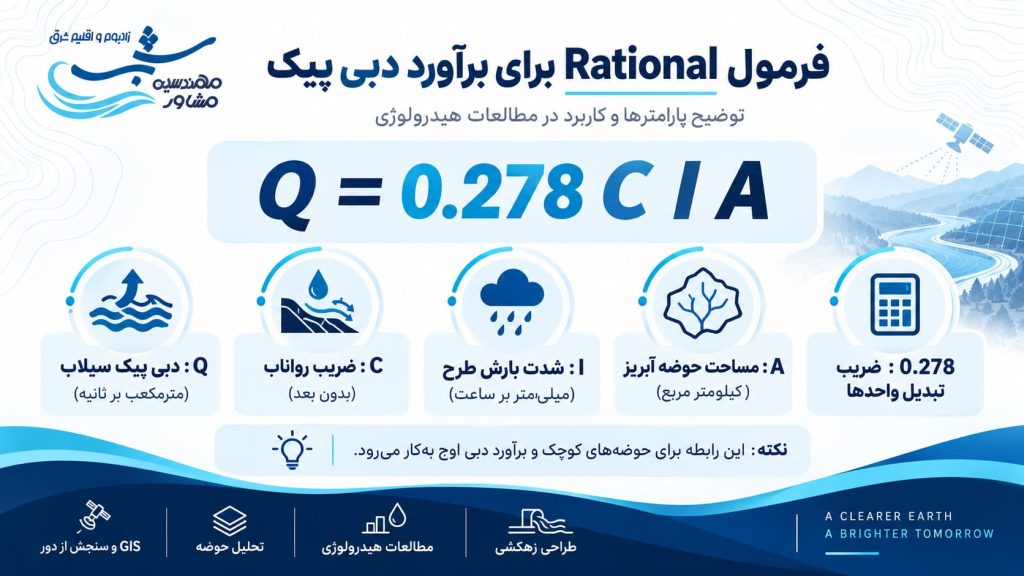

مرحله ششم: برآورد دبی پیک Flash Flood

پس از مشخص‌شدن بارش و مشخصات حوضه، باید Peak Discharge برآورد شود. برای حوضه‌های کوچک یکی از روش‌های متداول، روش Rational است:

چرا بهتر است فقط به یک روش برآورد دبی تکیه نکنیم؟

هر روش محدودیت‌ها و فرضیات خاص خود را دارد. مثلاً یک رابطه تجربی ممکن است بر اساس حوضه‌هایی با شرایط اقلیمی، زمین‌شناسی یا مقیاس متفاوت توسعه یافته باشد.

در مطالعات فاقد داده کافی، مقایسه چند روش می‌تواند برای شناخت دامنه عدم قطعیت مفید باشد. به همین دلیل بهتر است:

محاسبات آماری + روش‌های تجربی + شواهد میدانی + قضاوت مهندسی

در کنار یکدیگر بررسی شوند.

مرحله هفتم: تعیین بستر، حریم و Corridor طبیعی جریان

محاسبه دبی تنها مشخص می‌کند چه مقدار آب ممکن است وارد سایت شود. اما سؤال بعدی این است:

این آب از چه محدوده‌ای باید عبور کند؟

در این مرحله هندسه آبراهه، بستر، کناره‌ها، پهنه جریان و حریم‌های فنی یا قانونی بررسی می‌شوند. بسته به موقعیت پروژه، ممکن است بخشی از زمین به دلیل قرارگرفتن در:

• بستر مسیل
• حریم
• Floodway
• پهنه فرسایش
• مسیر تغییرپذیر کانال

برای احداث پنل یا تأسیسات حساس مناسب نباشد. این اطلاعات باید قبل از Freeze شدن Layout وارد طراحی شوند.

مرحله هشتم: مدل‌سازی هیدرولیکی

هیدرولوژی مقدار جریان را مشخص می‌کند؛ مدل هیدرولیکی رفتار جریان روی زمین را نشان می‌دهد. بسته به پروژه می‌توان از مدل‌های یک‌بعدی یا دوبعدی استفاده کرد. در ارزیابی Flash Flood، خروجی‌های مهم شامل موارد زیر است:

خروجی	کاربرد
Water Depth	شناسایی نقاط آب‌گرفتگی
Flow Velocity	ارزیابی خطر Scour و فرسایش
Flood Extent	تعیین پهنه در معرض جریان
Water Surface Elevation	تعیین تراز ایمن تجهیزات
Flow Direction	شناخت مسیر واقعی جریان
Shear Stress	ارزیابی خطر فرسایش بستر
Hazard Classification	اولویت‌بندی مناطق پرخطر

مدل دوبعدی خصوصاً در زمین‌های باز، مخروط‌افکنه‌ها یا مناطقی که جریان می‌تواند چند مسیر داشته باشد ارزشمند است.

فقط عمق آب مهم نیست؛ سرعت جریان هم تعیین‌کننده است

دو نقطه ممکن است هر دو ۳۰ سانتی‌متر عمق آب داشته باشند اما ریسک آن‌ها کاملاً متفاوت باشد. آب نسبتاً ساکن با عمق ۳۰ سانتی‌متر یک رفتار دارد و جریان پرسرعت با همان عمق رفتار دیگری.

سرعت بالا می‌تواند باعث موارد زیر شود:

• Scour اطراف پایل
• کنده‌شدن خاک
• انتقال سنگ و Debris
• تخریب راه
• آسیب به فنس
• تغییر مسیر آبراهه

مطالعات USGS نیز نشان داده‌اند حتی آبراهه‌هایی که اغلب خشک هستند، در رخدادهای کوتاه می‌توانند تغییرات شدید در کانال و Floodplain ایجاد کنند. بنابراین ارزیابی ریسک Flash Flood باید حداقل Depth + Velocity + Erosion Potential را در نظر بگیرد.

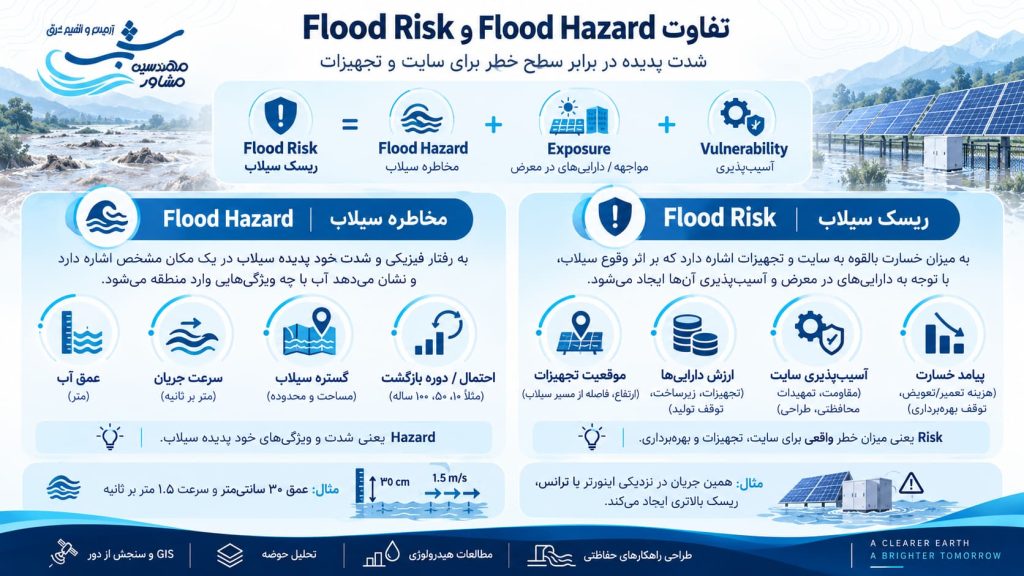

مرحله نهم: تبدیل Flood Map به Risk Map

Flood Hazard

شدت پدیده طبیعی را نشان می‌دهد:

• عمق آب
• سرعت
• دبی
• فراوانی

Flood Risk

Hazard را با میزان آسیب‌پذیری و ارزش تجهیز ترکیب می‌کند. مثلا:

عبور آب از یک فضای خالی بین آرایه‌ها ممکن است ریسک متوسط داشته باشد؛ اما همان جریان اگر از کنار ترانسفورماتور یا Inverter Station عبور کند ریسک بسیار بالاتری دارد.

در یک سیستم حرفه‌ای می‌توان سایت را به کلاس‌هایی مانند زیر تبدیل کرد:

• Low
• Moderate
• High
• Very High

مرحله دهم: همپوشانی نقشه خطر با Layout نیروگاه

اینجاست که تحلیل هیدرولوژی به تصمیم مهندسی تبدیل می‌شود. لایه خطر باید روی موارد زیر Overlay شود:

• ردیف‌های پنل
• پایل‌ها
• Trackerها
• Inverter Station
• Transformer
• Substation
• ساختمان کنترل
• جاده‌های داخلی
• مسیر کابل
• Fence
• O&M Area

اگر تجهیزات حساس در ناحیه پرخطر قرار گرفته باشند، اولین گزینه نباید فوراً «ساخت سازه کنترل سیلاب» باشد. گاهی اصلاح Layout ارزان‌تر و مطمئن‌تر است. به عنوان مثال:

جابجایی ۳۰ متر یک Inverter Station ممکن است بسیار منطقی‌تر از اجرای کانال سنگین برای حفاظت همان تجهیز باشد.

مرحله یازدهم: ارزیابی رواناب تولیدشده در داخل سایت

Flash Flood حوضه بالادست تنها منبع آب نیست. بعد از ساخت نیروگاه، شرایط داخل سایت نیز باید ارزیابی شود. NREL در پروژه PV-SMaRT چهار عامل را برای رفتار رواناب سایت‌های PV بسیار مهم معرفی می‌کند:

1. تراکم خاک
2. عمق خاک
3. پوشش زمین
4. فاصله و Disconnection میان آرایه‌ها

این تحقیقات نشان می‌دهد زمین زیر پنل‌های مرتفع الزاماً مانند آسفالت رفتار نمی‌کند و آب می‌تواند در خاک زیر و میان آرایه‌ها نفوذ کند؛ در نتیجه مدل هیدرولوژیک باید ویژگی واقعی سایت را در نظر بگیرد. این موضوع مهم است زیرا Overdesign و Underdesign هر دو هزینه‌زا هستند.

مرحله دوازدهم: انتخاب راهکار کاهش ریسک

پس از مشخص‌شدن Hazard، طراحی وارد مرحله Mitigation می‌شود. راهکارها را می‌توان از کم‌مداخله‌ترین تا سازه‌ای‌ترین مرتب کرد.

اصلاح Layout

بهترین روش در بسیاری از نقاط این است که اصلاً تجهیز حساس وارد مسیر جریان نشود.

حفظ مسیر طبیعی آب

اگر Corridor طبیعی مسیل امکان عبور ایمن جریان را فراهم می‌کند، حفظ آن معمولاً باید جدی بررسی شود.

افزایش تراز تجهیزات

پد اینورتر، Switchgear و سایر تجهیزات می‌توانند در ارتفاع ایمن طراحی شوند. DOE نیز قرارگیری تجهیزات حساس در تراز بالاتر و طراحی مسیر Conduit به شکلی که آب را وارد کابینت‌ها نکند توصیه می‌کند.

Culvert و Crossing

در محل تقاطع راه سرویس با آبراهه باید ظرفیت عبور جریان بررسی شود.

Swale یا کانال

برای جمع‌آوری یا هدایت کنترل‌شده رواناب.

Levee یا Flood Protection Berm

در برخی پروژه‌ها برای جلوگیری از ورود جریان به محدوده حساس.

Detention / Retention

برای کاهش پیک جریان یا مدیریت Stormwater داخلی.

Riprap و حفاظت فرسایشی

در نقاط دارای سرعت بالا، قوس، ورودی، خروجی و محل تغییر مقطع.

راه‌حل باید از مدل هیدرولیکی استخراج شود، نه صرفاً بر اساس تجربه بصری.

آیا احداث کانال همیشه بهترین راهکار است؟

خیر. این یکی از مهم‌ترین نکات مهندسی است. اگر بتوان با اصلاح Layout مسیر طبیعی آب را باز نگه داشت، ممکن است به سازه کمتری نیاز باشد. کانال‌سازی غیرضروری می‌تواند:

• جریان را متمرکز کند؛
• سرعت را افزایش دهد؛
• فرسایش پایین‌دست ایجاد کند؛
• نیاز تعمیر و نگهداری ایجاد کند؛
• هزینه CAPEX را افزایش دهد.

هدف حذف آب نیست. هدف این است که آب به شکل ایمن از سایت عبور کند، بدون آنکه تجهیزات و زیرساخت را تهدید کند.

Climate Change در ارزیابی Flash Flood چه جایگاهی دارد؟

نیروگاه خورشیدی معمولاً برای چند دهه بهره‌برداری طراحی می‌شود. بنابراین استفاده صرف از گذشته برای پیش‌بینی تمام ریسک‌های آینده، محدودیت دارد. DOE نیز اشاره می‌کند که پیش‌بینی ریسک سیلاب در طول عمر ۲۵ تا ۳۰ ساله PV دشوار است و ارزیابی باید تا حد ممکن تغییرات آتی خطر را نیز در نظر بگیرد.

مطالعه USGS در سال ۲۰۲۴ نیز در بررسی آبراهه‌های خشک اشاره می‌کند که تغییر اقلیم می‌تواند بر بزرگی و فراوانی رخدادهای حدی سیلاب اثر بگذارد. بنابراین در پروژه‌های حساس، Sensitivity Analysis برای افزایش شدت بارش یا تغییر شرایط رواناب می‌تواند دید بهتری از Robustness طراحی فراهم کند.

چه داده‌هایی برای ارزیابی Flash Flood نیروگاه خورشیدی لازم است؟

گروه داده	اطلاعات موردنیاز
توپوگرافی	DEM، خطوط تراز، Survey
هیدرولوژی	مساحت حوضه، آبراهه، Tc، C
بارش	حداکثر بارش، IDF، دوره بازگشت
خاک	نفوذپذیری، جنس خاک، تراکم
سطح زمین	پوشش گیاهی و کاربری زمین
تاریخی	آثار سیلاب و تصاویر قدیمی
هیدرولیک	مقاطع، Roughness، مسیر جریان
زیرساخت	جاده، Culvert، کانال موجود
نیروگاه	Layout، اینورتر، ترانس، کابل
قانونی	بستر، حریم و محدودیت‌های توسعه

این همان دلیل اصلی است که Flood Risk Assessment یک کار صرفاً GIS یا صرفاً هیدرولوژی نیست؛ ترکیبی از GIS، Remote Sensing، Surveying، Hydrology، Hydraulics و Civil Design است.

پنج اشتباه رایج در ارزیابی Flash Flood نیروگاه خورشیدی

۱. بررسی فقط مرز سایت

آب از مرز ثبتی زمین تبعیت نمی‌کند. حوضه بالادست باید تحلیل شود.

۲. اعتماد کامل به نقشه‌های سیلاب عمومی

DOE صراحتاً اشاره می‌کند که حتی سایتی خارج از Floodplain شناخته‌شده نیز می‌تواند در اثر Stormwater دچار سیلاب شود.

۳. استفاده صرف از بارندگی سالانه

Flash Flood عمدتاً به شدت و مدت رخداد مرتبط است، نه فقط مجموع بارندگی سال.

۴. استفاده از یک روش برای دبی

عدم قطعیت روش‌های تجربی باید بررسی شود.

۵. شروع مطالعات سیلاب بعد از نهایی‌شدن Layout

در این حالت ممکن است طراحی هیدرولوژیکی مجبور شود از Layout نامناسب محافظت کند؛ در حالی که اصلاح زودهنگام Layout می‌توانست مسئله را با هزینه کمتر حل کند.
