فیزیوگرافی حوضه آبریز چیست و چرا در طراحی نیروگاه خورشیدی اهمیت دارد؟

فیزیوگرافی حوضه آبریز یکی از پایه‌های اصلی مطالعات هیدرولوژی پیش از طراحی نیروگاه خورشیدی است. این مطالعات مشخص می‌کنند زمینی که برای نیروگاه انتخاب شده فقط چه شیب و ارتفاعی دارد، بلکه مهم‌تر از آن، در چه موقعیتی نسبت به حوضه‌های بالادست، شبکه آبراهه‌ها و مسیر طبیعی حرکت رواناب قرار گرفته است.

یک سایت ممکن است در روز بازدید کاملاً خشک، هموار و مناسب به نظر برسد، اما چند کیلومترمربع از ارتفاعات اطراف آب خود را از طریق یک مسیل فصلی به همان زمین منتقل کنند. در چنین شرایطی، بدون شناخت شکل و ابعاد حوضه، شیب، طول آبراهه اصلی و زمان تمرکز، ارزیابی واقعی خطر سیلاب امکان‌پذیر نیست.

طبق تعریف USGS، حوضه آبریز محدوده‌ای از زمین است که بارش و رواناب آن به یک خروجی مشترک تخلیه می‌شود و مرز میان حوضه‌ها را ارتفاعات و تقسیم‌کننده‌های توپوگرافی مشخص می‌کنند.

فیزیوگرافی حوضه آبریز دقیقاً چیست؟

فیزیوگرافی در مطالعات آب، توصیف کمی ویژگی‌های فیزیکی و هندسی حوضه است؛ یعنی تبدیل شکل طبیعی زمین به مجموعه‌ای از پارامترهایی که بتوان با آن‌ها رفتار هیدرولوژیکی حوضه را تحلیل کرد.

به بیان ساده، فیزیوگرافی می‌پرسد:

حوضه چقدر بزرگ است؟ چه شکلی دارد؟ چقدر شیب دارد؟ آب از چه فاصله‌ای حرکت می‌کند؟ مسیر اصلی جریان کجاست؟ و بارش با چه سرعتی می‌تواند به خروجی حوضه برسد؟

این اطلاعات بعداً وارد محاسبات بارش–رواناب، دبی پیک، مدل‌سازی سیلاب و طراحی زهکشی می‌شوند.

بنابراین فیزیوگرافی با هیدرولوژی یکسان نیست. فیزیوگرافی ویژگی‌های فیزیکی حوضه را اندازه‌گیری می‌کند؛ هیدرولوژی از این ویژگی‌ها در کنار بارش، خاک و سایر داده‌ها برای برآورد رفتار جریان استفاده می‌کند.

مهم‌ترین پارامترهای فیزیوگرافی حوضه آبریز

پارامتر	چه چیزی را نشان می‌دهد؟	اهمیت برای نیروگاه خورشیدی
مساحت حوضه	سطحی که می‌تواند رواناب تولید کند	بر حجم رواناب و دبی پیک اثر مستقیم دارد
محیط و طول حوضه	ابعاد و هندسه کلی حوضه	برای تحلیل شکل و زمان پاسخ حوضه
طول آبراهه اصلی	طولانی‌ترین مسیر هیدرولیکی	یکی از عوامل مؤثر بر زمان تمرکز
ارتفاع	توزیع ارتفاعی زمین	بر بارش، شیب، مسیر جریان و توپوگرافی اثر می‌گذارد
شیب حوضه	شدت تغییر ارتفاع	بر سرعت رواناب و فرسایش مؤثر است
شکل حوضه	گرد، کشیده یا نامنظم بودن	بر همزمانی رسیدن رواناب و شکل هیدروگراف اثر دارد
زمان تمرکز	زمان رسیدن جریان از دورترین نقطه به خروجی	برای انتخاب شدت بارش و برآورد دبی پیک حیاتی است
ضریب گراویلیوس	میزان انحراف شکل حوضه از دایره	شاخصی برای مقایسه شکل حوضه‌ها
نسبت کشیدگی و دایره‌ای	میزان کشیدگی حوضه	در ارزیابی نحوه تمرکز جریان کاربرد دارد

مساحت حوضه چرا مهم است؟

مساحت یکی از بنیادی‌ترین پارامترهای فیزیوگرافی است. هرچه محدوده‌ای که آب خود را به یک خروجی منتقل می‌کند بزرگ‌تر باشد، حجم بالقوه بیشتری از بارش می‌تواند در تشکیل رواناب نقش داشته باشد؛ البته دبی نهایی به بارش، نفوذ، پوشش زمین، شیب و سایر عوامل نیز وابسته است.

این موضوع برای نیروگاه خورشیدی اهمیت زیادی دارد، زیرا مساحت زمین نیروگاه ممکن است بسیار کمتر از مساحت حوضه‌ای باشد که به سمت آن تخلیه می‌شود. برای مثال، یک زمین ۳۰ هکتاری ممکن است در پایین‌دست حوضه‌ای چندین برابر بزرگ‌تر قرار گرفته باشد. در آن صورت طراحی زهکشی فقط بر اساس بارشی که روی خود نیروگاه می‌بارد، خطر واقعی را نشان نمی‌دهد.

طول آبراهه اصلی چه اطلاعاتی می‌دهد؟

آبراهه اصلی طولانی‌ترین مسیر طبیعی جریان در حوضه است که رواناب زیرحوضه‌ها را به خروجی منتقل می‌کند. در پروژه خورشیدی، این پارامتر کمک می‌کند بفهمیم جریان حاصل از بارندگی چه مسیری را طی می‌کند و با چه سرعت نسبی ممکن است به مرز سایت برسد.

اگر خروجی یک آبراهه اصلی درست در بالادست نیروگاه قرار گرفته باشد، موضوع باید در Layout، محل جاده‌ها و طراحی سازه‌های حفاظتی منعکس شود.

شیب حوضه چه نقشی در ریسک سیلاب دارد؟

شیب یکی از مهم‌ترین متغیرهایی است که رفتار آب روی سطح زمین را کنترل می‌کند. در شرایط مشابه، افزایش شیب می‌تواند سرعت حرکت رواناب را بیشتر کند، زمان رسیدن جریان را کاهش دهد و پتانسیل فرسایش را افزایش دهد.

از منظر نیروگاه خورشیدی، شیب فقط یک معیار برای امکان نصب پنل نیست. همان نقشه شیب باید برای: طراحی Drainage، پیش‌بینی Flow Path، تعیین جهت جاده‌های سرویس، ارزیابی فرسایش و تعیین مناطق نیازمند حفاظت نیز استفاده شود.

زمان تمرکز؛ یکی از مهم‌ترین خروجی‌های فیزیوگرافی

زمان تمرکز یا Tc مدت تقریبی لازم برای رسیدن رواناب از دورترین نقطه هیدرولوژیکی حوضه به خروجی آن است. اهمیت آن در مطالعات نیروگاه از اینجا مشخص می‌شود که شدت بارش مورد استفاده در بعضی روش‌های برآورد دبی، مانند Rational، بر اساس مدتی متناظر با زمان تمرکز انتخاب می‌شود.

به بیان ساده:

حوضه با Tc کوتاه می‌تواند نسبت به رگبار کوتاه و شدید بسیار سریع واکنش نشان دهد.

این همان سازوکاری است که می‌تواند در مناطق خشک به Flash Flood منجر شود.

شکل حوضه چه تأثیری بر سیلاب دارد؟

دو حوضه با مساحت برابر می‌توانند رفتار کاملاً متفاوتی داشته باشند. اگر یک حوضه تقریباً گرد باشد، بخش‌های مختلف آن ممکن است رواناب را در بازه زمانی نزدیک‌تری به خروجی برسانند. در مقابل، در یک حوضه کشیده، فاصله نقاط مختلف تا خروجی متفاوت‌تر است و جریان در یک بازه زمانی طولانی‌تر توزیع می‌شود.

ضریب گراویلیوس چیست؟

ضریب فشردگی یا Gravelius Coefficient یکی از شاخص‌های شکل حوضه است. کاربرد این شاخص بیشتر مقایسه هندسی حوضه‌هاست. نباید از یک مقدار Gravelius به‌تنهایی نتیجه گرفت که یک سایت ایمن یا پرخطر است؛ این ضریب باید همراه با مساحت، شیب، طول آبراهه، Tc و سایر پارامترها تفسیر شود.

نسبت کشیدگی و نسبت دایره‌ای چه می‌گویند؟

این شاخص‌ها نیز برای سنجش میزان گرد یا کشیده‌بودن حوضه استفاده می‌شوند. در تحلیل طراحی، هدف اصلی از چنین پارامترهایی این نیست که صرفاً یک عدد به گزارش اضافه شود؛ هدف این است که بتوان رفتار زمانی حوضه در پاسخ به بارش را بهتر فهمید.

فیزیوگرافی چگونه با GIS و DEM استخراج می‌شود؟

بخش مهمی از مطالعات فیزیوگرافی امروزه در محیط GIS انجام می‌شود. USGS نیز توضیح می‌دهد که شبکه‌های زهکشی و محدوده حوضه‌ها را می‌توان با استفاده از داده‌های ارتفاعی رقومی و ابزارهای GIS استخراج کرد.

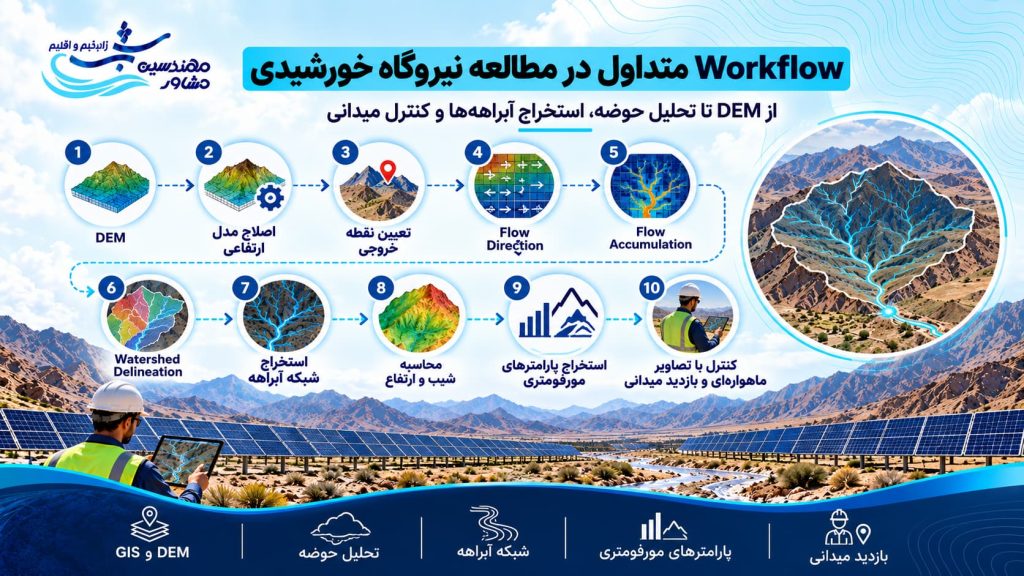

یک Workflow متداول در مطالعه نیروگاه به‌صورت زیر است:

این نکته مهم است: خروجی GIS باید صحت‌سنجی شود. خاکریز راه، کانال مصنوعی، عملیات تسطیح یا کیفیت پایین DEM می‌تواند مسیر جریان استخراج‌شده را با وضعیت واقعی متفاوت کند.

فیزیوگرافی چه تأثیری بر مکان‌یابی نیروگاه خورشیدی دارد؟

در مرحله Site Selection، فیزیوگرافی می‌تواند مشخص کند که یک زمین از نظر هیدرولوژیکی در چه موقعیتی قرار گرفته است. ممکن است زمین از نظر تابش، فاصله شبکه و دسترسی بسیار مناسب باشد، اما در خروجی چند زیرحوضه قرار گرفته باشد. در چنین شرایطی هزینه حفاظت و زهکشی می‌تواند مزیت اقتصادی زمین را کاهش دهد.

بنابراین فیزیوگرافی باید در کنار معیارهایی مانند: تابش خورشیدی، شیب زمین، دسترسی، شبکه برق، محدودیت محیط‌زیستی و ژئوتکنیک وارد ارزیابی سایت شود. مکان‌یابی بدون تحلیل حوضه در واقع فقط مکان‌یابی زمین است، نه مکان‌یابی کامل پروژه.

نقش فیزیوگرافی در طراحی Layout

هنگام طراحی Layout، نقشه فیزیوگرافی به تیم طراحی نشان می‌دهد کدام نقاط باید به‌عنوان Corridor طبیعی جریان باز باقی بمانند. در نتیجه ممکن است:

ردیف‌های پنل جابه‌جا شوند، فاصله‌ای از مسیل در نظر گرفته شود، محل اینورتر تغییر کند، جاده سرویس از مسیر دیگری عبور کند یا برای تقاطع آن با آبراهه Culvert در نظر گرفته شود.

این مرحله بسیار مهم است، زیرا اصلاح Layout پیش از ساخت معمولاً بسیار ارزان‌تر از حفاظت سازه‌ای یک Layout نامناسب است.

ارتباط فیزیوگرافی و طراحی زهکشی نیروگاه خورشیدی

سیستم زهکشی باید بر اساس رفتار واقعی زمین طراحی شود، نه بر اساس مرز مستطیلی سایت. اگر فیزیوگرافی نشان دهد بخش بزرگی از رواناب از خارج سایت وارد می‌شود، طراحی فقط برای Stormwater تولیدشده داخل نیروگاه کافی نخواهد بود.

از طرف دیگر، شرایط داخل نیروگاه نیز بر رواناب اثر می‌گذارد. پروژه تحقیقاتی PV-SMaRT وابسته به NREL نشان می‌دهد عواملی مانند تراکم خاک، عمق خاک، پوشش سطح زمین و فاصله آرایه‌ها می‌توانند رفتار نفوذ و رواناب در نیروگاه‌های PV را تغییر دهند.

بنابراین طراحی مناسب باید دو مسئله را همزمان ببیند:

جریان ورودی از حوضه بالادست + رواناب تولیدشده در خود سایت.

ارتباط فیزیوگرافی با Flash Flood

اهمیت این مطالعات در مناطق خشک دوچندان می‌شود. بنابراین پایین‌بودن متوسط بارش سالانه به هیچ وجه به معنای حذف ریسک Flash Flood نیست. یک رگبار کوتاه با شدت بالا می‌تواند در حوضه‌ای کوچک و سریع‌پاسخ بسیار مهم‌تر از چندین بارش آرام و طولانی باشد.

فیزیوگرافی چگونه روی فونداسیون و پایل‌ها اثر می‌گذارد؟

این ارتباط غیرمستقیم اما مهم است. فیزیوگرافی مسیرهای پرسرعت جریان و نقاط تمرکز رواناب را مشخص می‌کند. اگر پایل یا Foundation Pad در چنین مسیرهایی قرار گیرد، خطر Scour افزایش پیدا می‌کند.

وزارت انرژی آمریکا نیز هشدار می‌دهد که جریان‌های سطحی روی شیب‌ها می‌توانند خاک اطراف پایه‌های PV و پد تجهیزات را بشویند و توصیه می‌کند خطر جریان و Stormwater از همان مرحله ارزیابی سایت بررسی شود. به همین دلیل تحلیل ژئوتکنیک و فیزیوگرافی نباید جدا از هم دیده شوند.

فیزیوگرافی و طراحی جاده‌های داخلی

یک جاده سرویس می‌تواند یک مسیر طبیعی جریان را قطع کند. اگر آبراهه اصلی یا یک Flow Path از مسیر جاده عبور کند، باید وضعیت عبور جریان بررسی شود. در غیر این صورت جاده ممکن است مانند یک خاکریز عمل کند، آب را در یک سمت جمع کند و در نهایت موجب شکست موضعی یا فرسایش شود.

از این رو خروجی تحلیل حوضه باید به تیم Civil منتقل شود تا محل Culvert، آبگذر، Swale و سایر سازه‌ها با رفتار حوضه هماهنگ باشند.

فیزیوگرافی و تجهیزات الکتریکی نیروگاه

اینورتر، ترانس، Switchgear و ساختمان کنترل نباید صرفاً بر اساس کوتاه‌ترین مسیر کابل انتخاب مکان شوند. اگر نقشه فیزیوگرافی نشان دهد محل پیشنهادی در پایین‌ترین نقطه سایت یا در مسیر تجمع جریان قرار گرفته است، جانمایی باید بازنگری شود.

راهنمای DOE نیز توصیه می‌کند مناطق با ریسک بالاتر آب‌گرفتگی قبل از تثبیت طراحی شناسایی شوند و تجهیزات حساس تا حد ممکن از این نقاط دور یا در تراز مناسب قرار گیرند.

آیا فیزیوگرافی به‌تنهایی برای تحلیل سیلاب کافی است؟

خیر. این نکته از نظر فنی بسیار مهم است. فیزیوگرافی فقط یکی از ورودی‌های تحلیل است. برای برآورد واقعی خطر سیلاب باید اطلاعات دیگری نیز بررسی شود، از جمله بارش، IDF، شرایط خاک، ضریب رواناب، پوشش زمین، سابقه سیلاب، داده‌های هیدرومتری و در مراحل بعدی مدل‌سازی هیدرولوژیکی و هیدرولیکی.

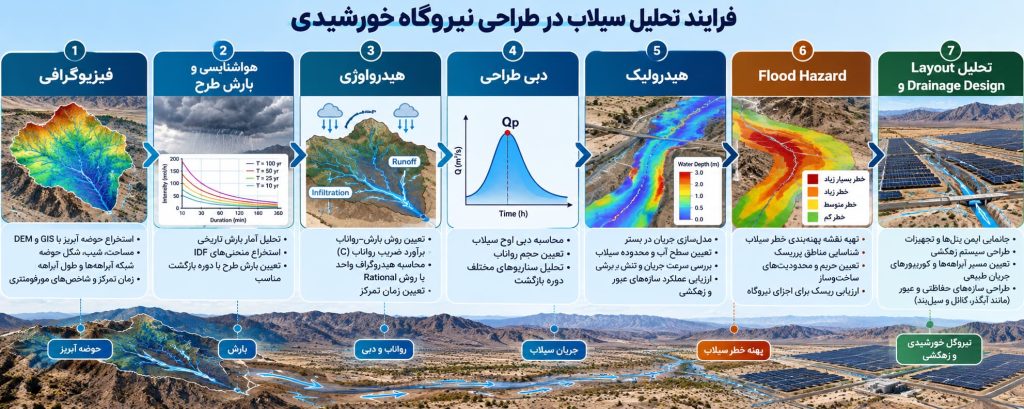

پس فرآیند درست چنین است:

خطاهای رایج در مطالعات فیزیوگرافی نیروگاه خورشیدی

مهم‌ترین خطا این است که تحلیل به یک نقشه DEM و چند عدد خودکار GIS محدود شود. کیفیت DEM، محل Outlet، وجود راه یا کانال مصنوعی و تنظیمات استخراج شبکه جریان می‌توانند نتیجه را تغییر دهند.

خطای دوم، تحلیل فقط محدوده مالکیت است. حوضه باید بر اساس توپوگرافی واقعی استخراج شود، حتی اگر چندین کیلومتر خارج از زمین نیروگاه ادامه داشته باشد.

خطای سوم نیز تفسیر جداگانه پارامترهاست. مثلاً کشیده‌بودن حوضه الزاماً به معنی ریسک پایین نیست؛ گزارش مبنا نشان می‌دهد یک حوضه کشیده می‌تواند به دلیل ابعاد کوچک و زمان تمرکز محدود همچنان پاسخ سریع به رگبار داشته باشد.
