منحنی شدت–مدت–فراوانی بارش (IDF) چیست و چه کاربردی در طراحی زهکشی دارد؟

منحنی شدت–مدت–فراوانی بارش (IDF) یکی از ابزارهای اصلی مطالعات هیدرولوژی و طراحی زهکشی است. این منحنی به مهندس نشان می‌دهد که برای یک محل مشخص، بارندگی با مدت معین و دوره بازگشت مشخص چه شدتی می‌تواند داشته باشد.

برای طراحی یک کانال زهکشی، آبگذر، Culvert، جوی، کانال رهگیر یا سامانه مدیریت رواناب، دانستن «میانگین بارندگی سالانه» کافی نیست. آنچه معمولاً ظرفیت سازه زهکشی را تعیین می‌کند، شدت یک بارش کوتاه‌مدت و نسبتاً نادر است.

ممکن است منطقه‌ای تنها چند صد میلی‌متر بارش سالانه داشته باشد، اما یک رگبار ۱۵ یا ۳۰ دقیقه‌ای شدید، در حوضه‌ای کوچک و سریع‌پاسخ، دبی قابل‌توجهی تولید کند. به همین دلیل گزارش فنی مبنای این مجموعه نیز تأکید می‌کند که در حوضه‌های کوچک، تغییرات شدت رگبارهای کوتاه‌مدت می‌تواند اثر قابل‌توجهی بر شکل هیدروگراف داشته باشد.

NOAA نیز IDF را به‌صورت نمایش گرافیکی برآوردهای فراوانی بارش برحسب شدت، مدت و فراوانی تعریف می‌کند.

منحنی IDF چه چیزی به ما می‌گوید؟

IDF در واقع پاسخ سه سؤال را هم‌زمان به هم متصل می‌کند: باران چقدر شدید است؟ چه مدت ادامه دارد؟ و وقوع بارانی با این شدت تقریباً چقدر نادر است؟

محور افقی نمودار معمولاً Duration یا مدت بارش، محور عمودی Intensity یا شدت بارش و هر خط منحنی نماینده یک دوره بازگشت یا فراوانی مشخص است. FHWA نیز IDF را ابزاری معرفی می‌کند که ارتباط میان مدت طوفان، احتمال تجاوز یا فراوانی و شدت متوسط بارش را برای یک سایت خلاصه می‌کند.

سه جزء اصلی IDF: شدت، مدت و فراوانی

برای درک منحنی IDF باید هر سه مؤلفه را جداگانه شناخت.

مؤلفه	مفهوم	نمونه واحد
Intensity	سرعت بارش در واحد زمان	mm/h
Duration	مدت رخداد بارندگی	دقیقه یا ساعت
Frequency	میزان نادر بودن رخداد	دوره بازگشت یا AEP

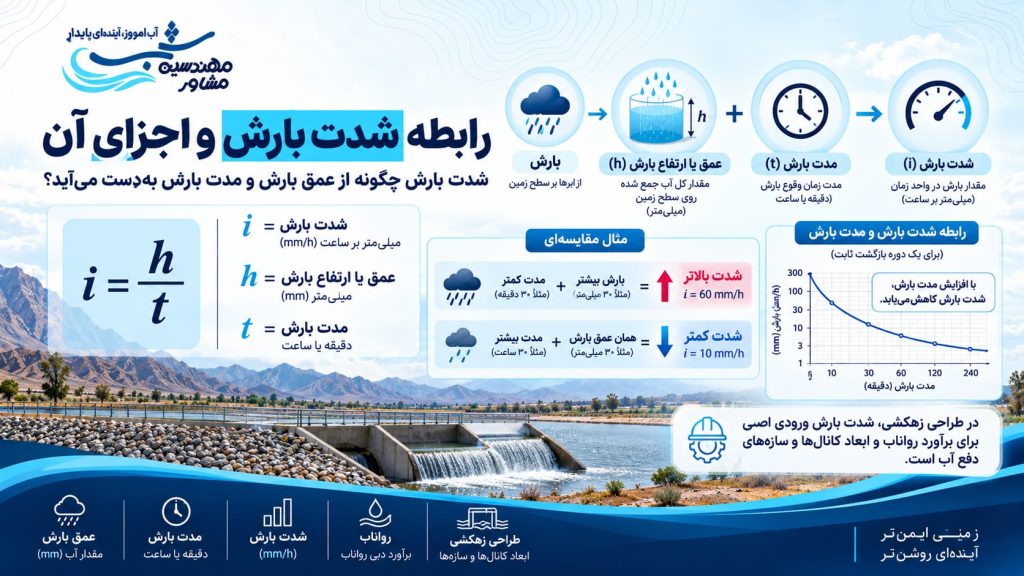

شدت بارش چیست؟

شدت بارش بیان می‌کند چه مقدار بارندگی در یک بازه زمانی مشخص رخ می‌دهد. اگر عمق بارش h طی مدت t رخ دهد، شدت متوسط را می‌توان به‌صورت ساده نوشت:

برای مثال، ۲۰ میلی‌متر بارش طی ۲۰ دقیقه با ۲۰ میلی‌متر بارش طی ۲ ساعت از نظر هیدرولوژیکی یکسان نیستند؛ رخداد اول شدت بسیار بیشتری دارد. FHWA نیز شدت بارش را نرخ بارندگی تعریف می‌کند که معمولاً با میلی‌متر بر ساعت یا اینچ بر ساعت بیان می‌شود.

مدت بارش چرا اهمیت دارد؟

شدت بارندگی مستقل از مدت نیست. در حالت معمول، باران‌های بسیار شدید نمی‌توانند با همان شدت برای مدت بسیار طولانی ادامه پیدا کنند. به همین دلیل منحنی IDF معمولاً با افزایش مدت به سمت شدت‌های پایین‌تر حرکت می‌کند.

فراوانی یا دوره بازگشت چیست؟

Frequency می‌تواند به صورت Average Recurrence Interval (ARI) یا Annual Exceedance Probability (AEP) بیان شود. مثلاً رخداد موسوم به «بارش ۱۰۰ ساله» به این معنا نیست که دقیقاً هر ۱۰۰ سال یک بار رخ می‌دهد. در بیان مبتنی بر AEP، رخدادی با دوره بازگشت تقریبی ۱۰۰ سال دارای حدود ۱ درصد احتمال تجاوز در هر سال است.

NOAA نیز AEP را احتمال تجاوز از یک مقدار مشخص بارندگی، برای مدت و محل معین، در یک سال تعریف می‌کند و ارتباط آن را با ARI توضیح می‌دهد. بنابراین ممکن است دو رخداد ۱۰۰ ساله حتی در فاصله چند سال از یکدیگر اتفاق بیفتند؛ Return Period یک مفهوم آماری است، نه تقویم رخدادها.

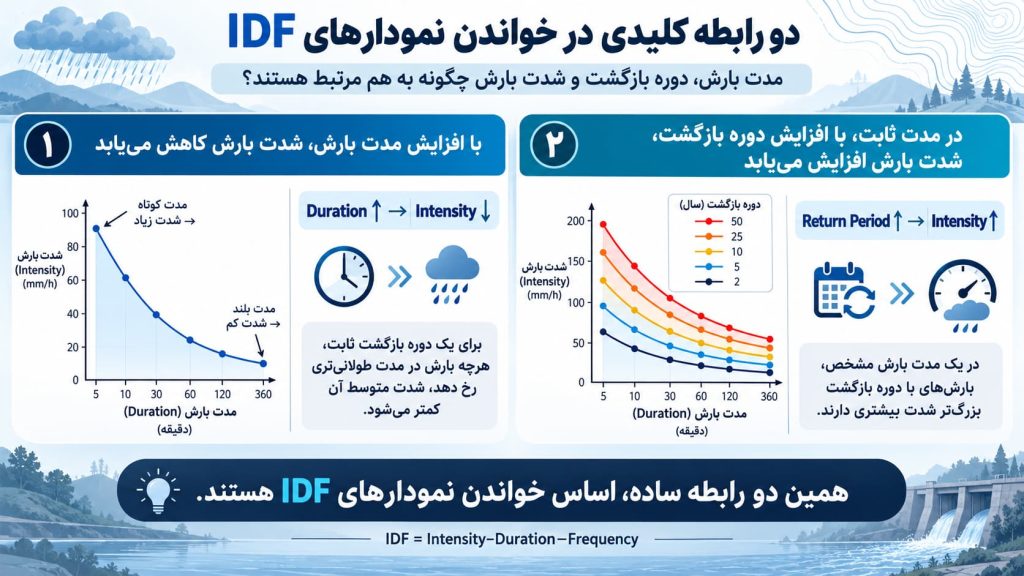

منحنی IDF را چگونه بخوانیم؟

فرض کنید قرار است شدت بارش ۵۰ ساله با مدت ۳۰ دقیقه تعیین شود. روی محور افقی، مدت ۳۰ دقیقه انتخاب می‌شود. سپس به سمت بالا حرکت می‌کنیم تا منحنی T = 50 years قطع شود. از آن نقطه به سمت محور عمودی می‌رویم و شدت بارش را برحسب mm/h می‌خوانیم.

همین روش در راهنمای FHWA نیز برای تفسیر نمودار IDF توضیح داده شده است: مدت از محور افقی انتخاب می‌شود، منحنی دوره بازگشت مشخص می‌شود و شدت از محور عمودی خوانده می‌شود. در یک پروژه واقعی البته شدت نباید از یک نمودار عمومی اینترنتی برداشته شود. داده باید متعلق به محل پروژه یا ایستگاه و رابطه منطقه‌ای قابل‌قبول برای همان محدوده باشد.

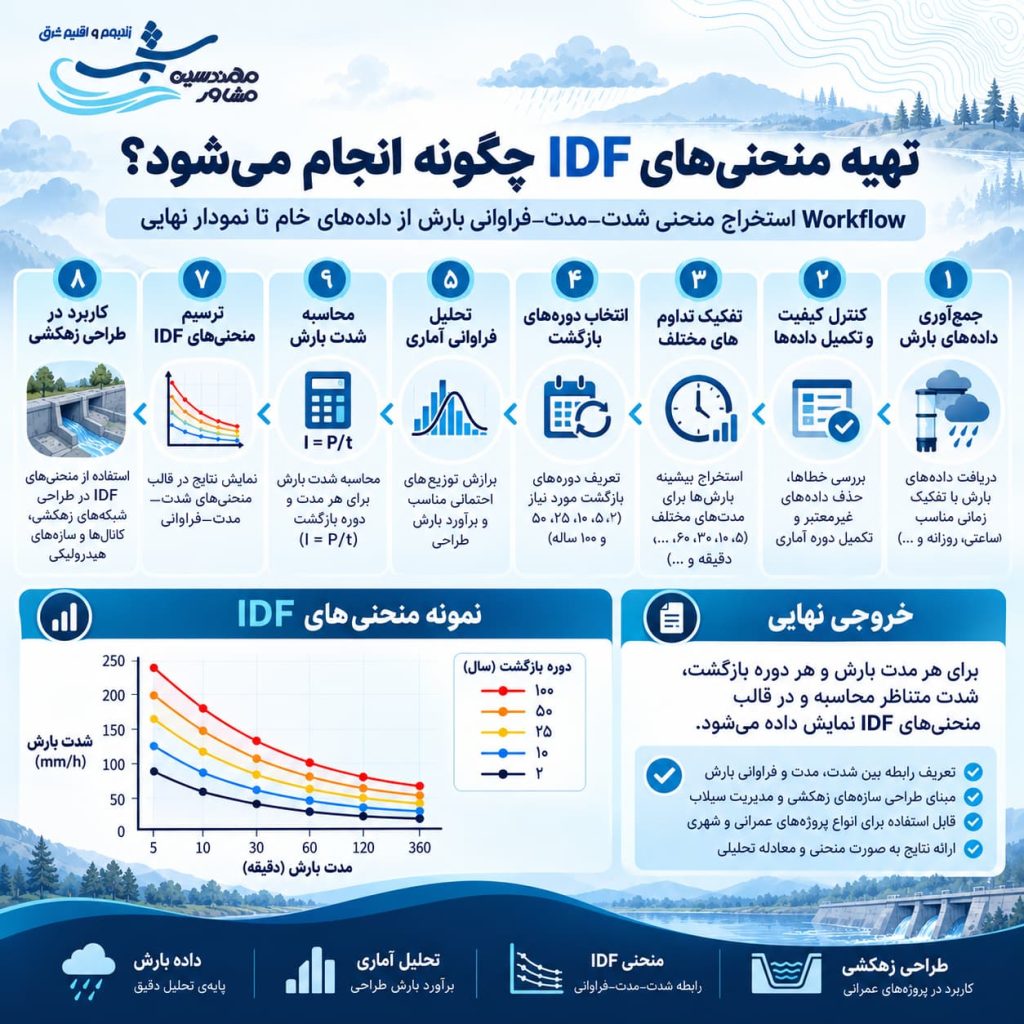

منحنی IDF چگونه تهیه می‌شود؟

منحنی IDF نتیجه تحلیل آماری مجموعه‌ای از سوابق بارندگی است، نه یک نمودار فرضی. داده‌های بارش در مدت‌های مختلف مانند ۵، ۱۰، ۱۵، ۳۰ و ۶۰ دقیقه و سپس مدت‌های طولانی‌تر تحلیل می‌شوند و برای فراوانی‌ها یا احتمال‌های مختلف، بارش متناظر تعیین می‌شود.

داده‌های بارش در مدت‌های مختلف مانند ۵، ۱۰، ۱۵، ۳۰ و ۶۰ دقیقه و سپس مدت‌های طولانی‌تر تحلیل می‌شوند و برای فراوانی‌ها یا احتمال‌های مختلف، بارش متناظر تعیین می‌شود.

ارتباط IDF با زمان تمرکز حوضه

اینجا یکی از مهم‌ترین کاربردهای منحنی شدت–مدت–فراوانی بارش (IDF) در طراحی زهکشی ظاهر می‌شود. در روش Rational معمولاً شدت بارندگی برای مدتی انتخاب می‌شود که با زمان تمرکز حوضه Tc مرتبط است.

زمان تمرکز مدت تقریبی لازم برای رسیدن رواناب از دورترین نقطه هیدرولوژیکی حوضه به خروجی است. اگر Tc برابر ۲۰ دقیقه باشد، مهندس برای دوره بازگشت انتخاب‌شده به منحنی IDF مراجعه می‌کند و شدت متناظر با مدت حدود ۲۰ دقیقه را استخراج می‌کند.

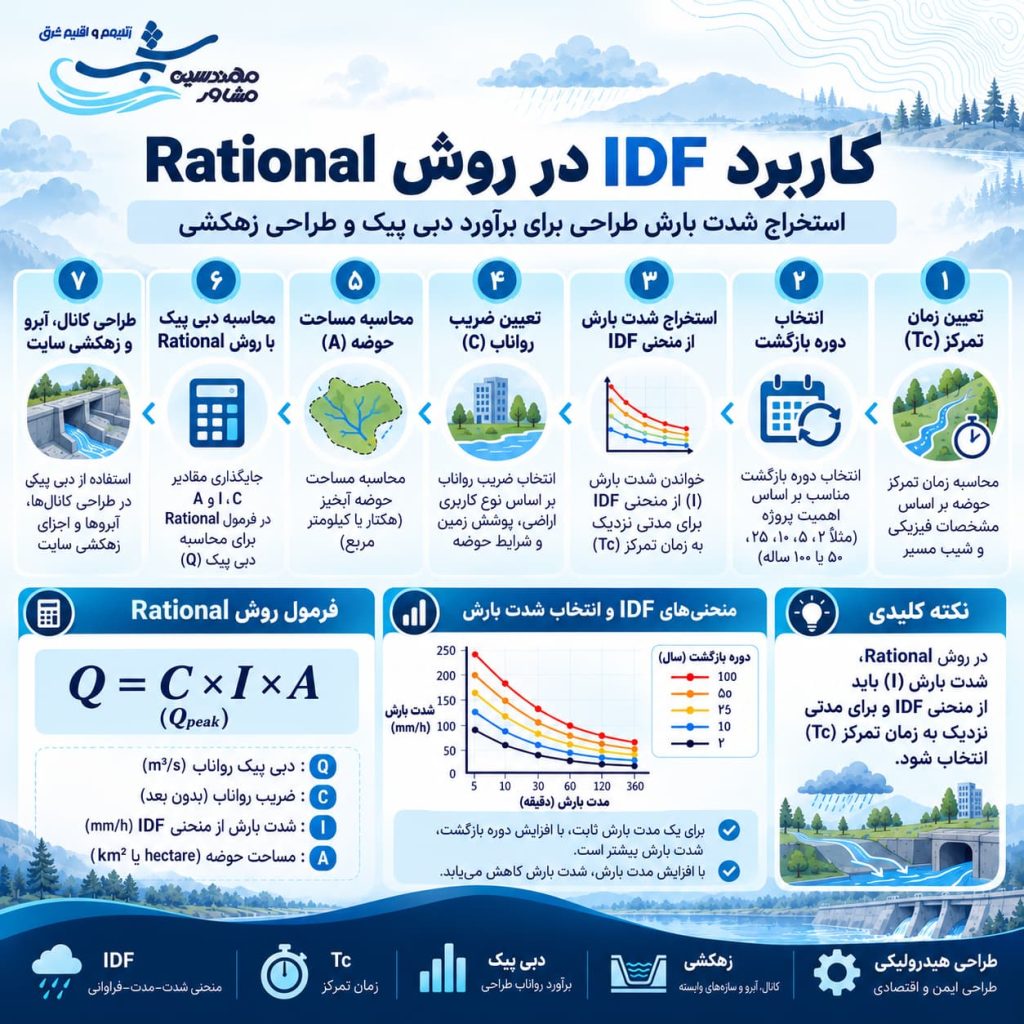

کاربرد IDF در روش Rational

برای حوضه‌های کوچک، یکی از روابط شناخته‌شده برای برآورد دبی پیک، روش Rational است:

IDF چه نقشی در طراحی زهکشی دارد؟

طراحی زهکشی در اصل باید بتواند رواناب حاصل از یک رخداد بارندگی تعریف‌شده را با سطح ایمنی موردنظر کنترل یا عبور دهد. به همین دلیل IDF در تعیین ظرفیت بسیاری از اجزای سیستم زهکشی نقش دارد.

در یک سایت نیروگاه خورشیدی، شدت بارش حاصل از IDF می‌تواند مستقیماً یا از طریق مدل هیدرولوژیکی بر طراحی کانال‌های داخلی، کانال‌های رهگیر، Swale، Culvert، Crossing جاده‌ها، حوضچه‌های کنترل رواناب و حفاظت خروجی‌ها اثر بگذارد.

راهنمای HEC-۲۲ FHWA نیز داده‌های بارندگی و روش‌های هیدرولوژیک را بخش پایه طراحی سیستم‌های Storm Drainage می‌داند؛ این طراحی از برآورد رواناب تا کانال، آبرو، لوله و Detention Facility ادامه پیدا می‌کند. نسخه چهارم HEC-۲۲ در سال ۲۰۲۴ منتشر شده است.

مثال ساده: چرا Duration اشتباه می‌تواند طراحی را تغییر دهد؟

فرض کنید دو طراح برای یک حوضه یکسان و یک دوره بازگشت یکسان کار می‌کنند. طراح اول شدت ۱۰ دقیقه‌ای را انتخاب می‌کند و طراح دوم شدت ۶۰ دقیقه‌ای.

از آنجا که شدت کوتاه‌مدت معمولاً بسیار بیشتر است، دبی حاصل از روش Rational نیز متفاوت خواهد بود. اما انتخاب مدت نباید دلخواه باشد. برای روش Rational، Duration باید با پاسخ زمانی حوضه و خصوصاً زمان تمرکز هماهنگ باشد.

به همین دلیل استفاده از «بیشترین عدد شدت موجود در جدول» به‌صورت خودکار محافظه‌کارانه و صحیح نیست؛ همان‌طور که استفاده از شدت یک‌ساعته برای یک حوضه با پاسخ ۱۰ دقیقه‌ای نیز می‌تواند دبی پیک را کمتر از واقع برآورد کند.

تفاوت IDF و بارش ۲۴ ساعته چیست؟

بارش حداکثر ۲۴ ساعته و IDF هر دو داده مهمی هستند، اما کاربرد آن‌ها یکسان نیست. بارش ۲۴ ساعته یک عمق بارندگی برای یک Duration مشخص است. IDF مجموعه‌ای از شدت‌ها را برای مدت‌های گوناگون و فراوانی‌های مختلف ارائه می‌دهد.

برای حوضه کوچک و سازه‌ای که پاسخ آن طی چند دقیقه یا چند ساعت رخ می‌دهد، اطلاعات کوتاه‌مدت می‌تواند بسیار تعیین‌کننده باشد. گزارش مبنا نیز پس از تحلیل بارندگی ۲۴ ساعته، بخش مستقلی را به منحنی‌های IDF اختصاص می‌دهد و تصریح می‌کند که در حوضه‌های کوچک، هیدروگراف غالباً تحت تأثیر رگبارهای کوتاه‌مدت است.

تفاوت IDF و DDF چیست؟

این دو اصطلاح نزدیک‌اند اما یکسان نیستند. DDF یا Depth-Duration-Frequency رابطه عمق بارش، مدت و فراوانی را نشان می‌دهد. IDF یا Intensity-Duration-Frequency همان اطلاعات را به شکل شدت بارش نمایش می‌دهد.

NOAA هر دو مفهوم را به‌صورت جداگانه تعریف می‌کند: DDF برای depth و IDF برای intensity. برای بسیاری از محاسبات Rational، شدت بارندگی مستقیماً موردنیاز است و به همین دلیل نمایش IDF بسیار کاربردی است.

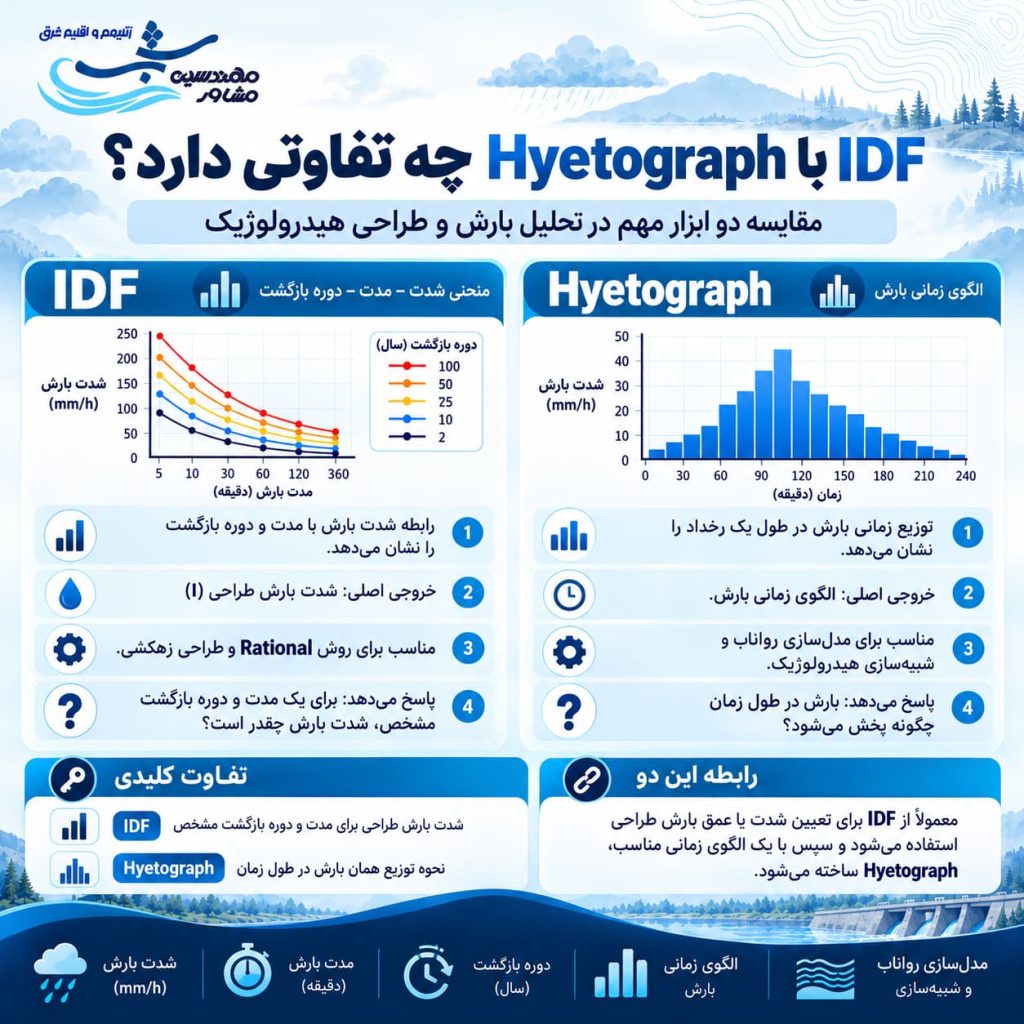

IDF با Hyetograph چه تفاوتی دارد؟

این تفاوت در طراحی‌های پیشرفته بسیار مهم است. IDF معمولاً یک شدت متوسط متناظر با مدت و فراوانی ارائه می‌دهد؛ ولی نشان نمی‌دهد شدت بارش در طول همان رخداد چگونه تغییر می‌کند.

مثلاً یک بارش یک‌ساعته ممکن است در ۱۰ دقیقه اول بسیار شدید و در ادامه ضعیف باشد، یا پیک بارش در میانه طوفان رخ دهد. Hyetograph یا هیتوگراف توزیع زمانی شدت بارندگی را نشان می‌دهد. FHWA توضیح می‌دهد که هیتوگراف برای روش‌های Hydrograph-based نسبت به فرض شدت ثابت اطلاعات زمانی دقیق‌تری فراهم می‌کند.

دوره بازگشت مناسب چگونه انتخاب می‌شود؟

خود منحنی IDF تصمیم نمی‌گیرد که طراحی باید بر اساس ۱۰، ۲۵، ۵۰ یا ۱۰۰ سال انجام شود. دوره بازگشت باید براساس نوع سازه، اهمیت تجهیز، پیامد شکست، استاندارد پروژه، ضوابط محلی و سطح ریسک قابل‌قبول انتخاب شود.

ممکن است یک زهکش کوچک کنار راه با یک معیار طراحی شود و کانال اصلی حفاظت سایت یا Crossing حساس معیار شدیدتری داشته باشد. به همین دلیل عبارت «IDF صدساله بهتر از IDF پنجاه‌ساله است» از نظر مهندسی دقیق نیست. دوره بازگشت بزرگ‌تر شدت بیشتری ایجاد می‌کند، اما معیار مناسب باید از Design Basis پروژه حاصل شود.

NOAA نیز Precipitation Frequency را با محل، Duration و احتمال یا Average Recurrence Interval تعریف می‌کند؛ انتخاب کاربرد مهندسی آن به مقررات و نیاز پروژه وابسته است.

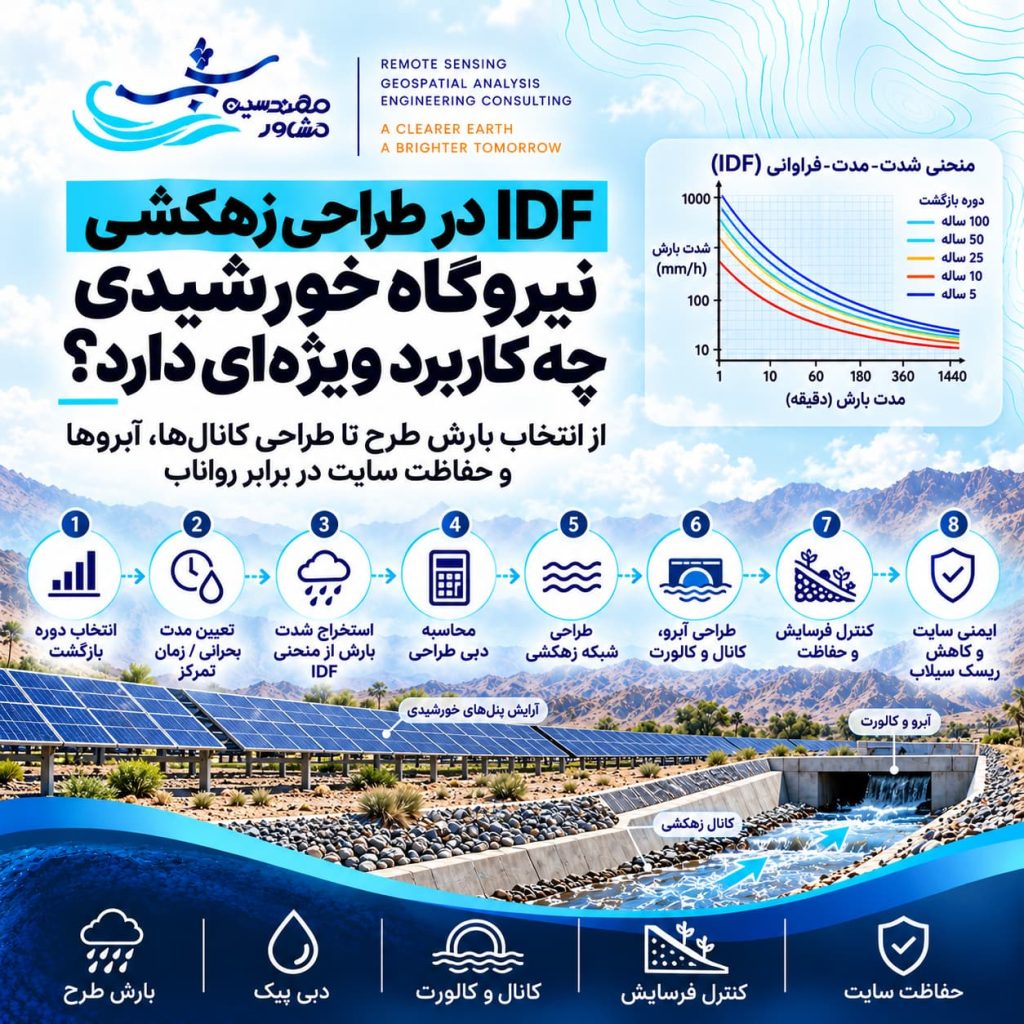

IDF در طراحی زهکشی نیروگاه خورشیدی چه کاربرد ویژه‌ای دارد؟

نیروگاه خورشیدی زمینی معمولاً سطح بزرگی دارد و مجموعه‌ای از مسیرهای سرویس، فونداسیون، ردیف پنل، ترانشه کابل و تجهیزات الکتریکی را در خود جای می‌دهد. در نتیجه بارندگی شدید می‌تواند علاوه بر تولید رواناب، باعث تمرکز جریان در مسیر جاده‌ها، کنار ردیف‌های پنل و نقاط کم‌ارتفاع شود.

برای طراحی باید ابتدا مشخص شود:

چه بارشی؟ با چه Duration؟ با چه Frequency؟ روی چه حوضه‌ای؟ و با چه شرایط نفوذ و روانابی؟

IDF تنها پاسخ بخش بارندگی این زنجیره را می‌دهد.

آیا فقط بزرگ‌کردن شدت بارش طراحی ایمن‌تری ایجاد می‌کند؟

نه الزاماً. استفاده از شدت بسیار بزرگ بدون مبنای طراحی می‌تواند منجر به Overdesign و هزینه اضافی شود. در مقابل استفاده از بارش کم نیز خطر Underdesign دارد.

طراحی صحیح باید بین احتمال رخداد، اهمیت سازه، هزینه و پیامد شکست تعادل برقرار کند. همچنین عدم قطعیت داده‌های IDF باید مورد توجه قرار گیرد. برای نمونه، NOAA در محصولات Precipitation Frequency خود بازه‌های اطمینان ۹۰ درصدی را نیز در کنار برآوردهای بارش ارائه می‌کند. این موضوع یادآوری می‌کند که IDF یک «عدد قطعی طبیعت» نیست؛ نتیجه تحلیل آماری داده‌هاست.

آیا می‌توان IDF یک شهر را برای پروژه‌ای در شهر دیگر استفاده کرد؟

استفاده مستقیم و بدون کنترل علمی کار درستی نیست. بارندگی شدید می‌تواند از نظر مکانی تغییر زیادی داشته باشد. توپوگرافی، اقلیم، فاصله از ارتفاعات و الگوی سامانه‌های بارشی در تفاوت IDF نقاط مختلف مؤثرند.

در پروژه فاقد ایستگاه داخل سایت، انتخاب ایستگاه مرجع باید بر اساس فاصله، ارتفاع، اقلیم، کیفیت و طول دوره آماری و امکان انتقال یا منطقه‌ای‌سازی داده انجام شود.

چرا IDF برای مناطق خشک اهمیت ویژه‌ای دارد؟

در مناطق خشک یک برداشت اشتباه رایج وجود دارد:

بارندگی سالانه پایین است، پس طراحی زهکشی اهمیت زیادی ندارد.

این نتیجه‌گیری می‌تواند خطرناک باشد. اقلیم خشک ممکن است بارندگی سالانه کمی داشته باشد، اما بخش قابل‌توجهی از آن در رخدادهای کوتاه و شدید اتفاق بیفتد. اگر حوضه شیب بالا، پوشش گیاهی کم یا نفوذپذیری محدود داشته باشد، همین رگبار می‌تواند Flash Flood ایجاد کند.

بنابراین در سایت خورشیدی مناطق خشک، Annual Rainfall برای شناخت منابع آب مفید است، اما Short-Duration Intensity برای ارزیابی Drainage Risk بسیار مهم‌تر است.

تغییر اقلیم و آینده منحنی‌های IDF

بسیاری از منحنی‌های IDF سنتی بر این فرض بنا شده‌اند که رفتار آماری بارش‌های حدی در طول زمان تقریباً ثابت است؛ یعنی Stationarity. اما برای زیرساخت‌هایی با عمر چند دهه، موضوع Nonstationarity اهمیت رو به افزایشی پیدا کرده است.

یک نمونه روشن از این تغییر رویکرد، توسعه NOAA Atlas 15 در آمریکاست. NOAA اعلام کرده Atlas ۱۵ قرار است علاوه بر داده‌های مشاهده‌ای جدید، روندهای زمانی و در Volume ۲ اطلاعات مدل‌های اقلیمی را برای برآورد شرایط آینده وارد کند. این محصول مخصوص ایالات متحده است و نباید اعداد آن برای پروژه‌های ایران استفاده شود؛ اهمیت آن برای ما، نشان‌دادن تغییر رویکرد مهندسی از IDF کاملاً Stationary به سمت بررسی روندهای آینده است.

تفاوت چند مفهوم پرکاربرد در یک نگاه

اصطلاح	پاسخ به چه سؤالی می‌دهد؟	نقش در طراحی
IDF	شدت بارش برای یک Duration و Frequency چقدر است؟	تعیین Design Intensity
Tc	حوضه با چه سرعتی پاسخ می‌دهد؟	انتخاب Duration مناسب
Design Storm	چه رخداد بارشی برای طراحی فرض می‌شود؟	ورودی هیدرولوژی
Hyetograph	بارش در طول زمان چگونه توزیع می‌شود؟	مدل‌سازی Hydrograph
Runoff Coefficient	چه بخشی از بارش به رواناب تبدیل می‌شود؟	محاسبه Peak Flow
Design Discharge	چه مقدار جریان باید عبور داده شود؟	طراحی هیدرولیکی
Hydraulic Model	جریان با چه عمق و سرعتی حرکت می‌کند؟	طراحی سازه و کنترل خطر

جمع‌بندی

منحنی شدت-مدت-فراوانی بارش (IDF) رابطه بین شدت بارندگی، مدت رخداد و فراوانی یا دوره بازگشت را نشان می‌دهد و یکی از ورودی‌های بنیادی طراحی زهکشی است.

در یک Duration مشخص، رخدادهای نادرتر معمولاً شدت بیشتری دارند؛ و در یک Return Period مشخص، با افزایش Duration معمولاً شدت متوسط کاهش می‌یابد. همین رفتار در گزارش فنی مبنای مقاله نیز تشریح شده است.

اما IDF نباید جدا از سایر اجزای هیدرولوژی استفاده شود. برای یک طراحی صحیح باید:

حوضه را بشناسیم، زمان تمرکز را تعیین کنیم، دوره بازگشت مناسب را انتخاب کنیم، شدت متناظر را از IDF استخراج کنیم، رواناب را محاسبه کنیم و سپس ظرفیت هیدرولیکی سازه را کنترل کنیم.

در نیروگاه خورشیدی این فرآیند مستقیماً روی طراحی کانال‌ها، جاده‌ها، آبگذرها، حفاظت تجهیزات و در نهایت ایمنی و پایداری پروژه اثر می‌گذارد.
